Full thiết kế cầu dầm giản đơn l=8×8+7×24.54+1×33+7×24.54+8×8 b=12m song ngữ

(1 Đánh giá)

0 5

Full file cad cầu dầm giản đơn nhiều nhịp b=12m là tập hồ sơ file cad công trình cầu đầy đủ mố, trụ, nhịp, bố trí chung cầu, kết cấu khác và thi công.

Danh mục

Autocad

Thể loại

KIẾN TRÚC Bản vẽ Cầu đường, Thủy lợi

Ngày đăng

26-6-2025

Loại file

File

File download

caudam.zip [13 MB]

Gửi thông báo lỗi Báo vi phạm bản quyền

Gửi ngay

CAM KẾT TỪ NGƯỜI BÁN

Thông tin file đúng như mô tả

Kts Thành Long

(Hạng vàng)
Xem trang

Bản vẽ
190

Đánh giá (336)
5/5

Ngày tham gia
12/4/2025

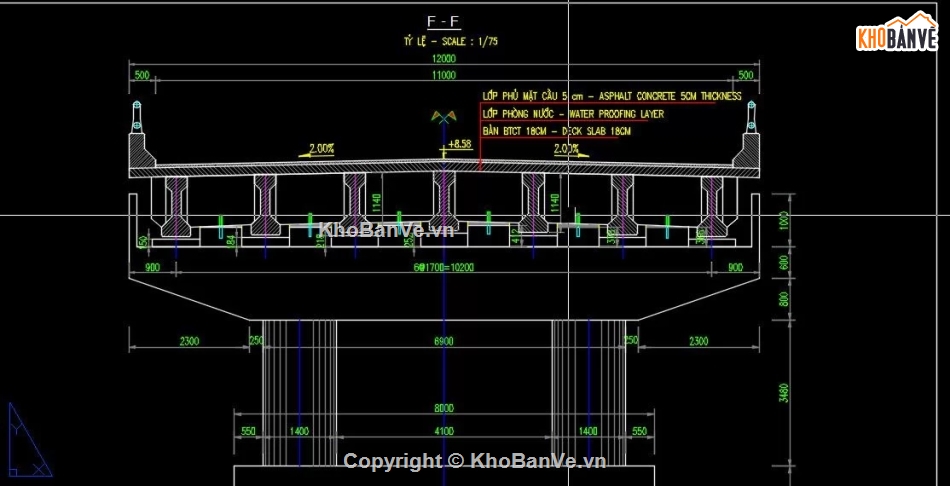

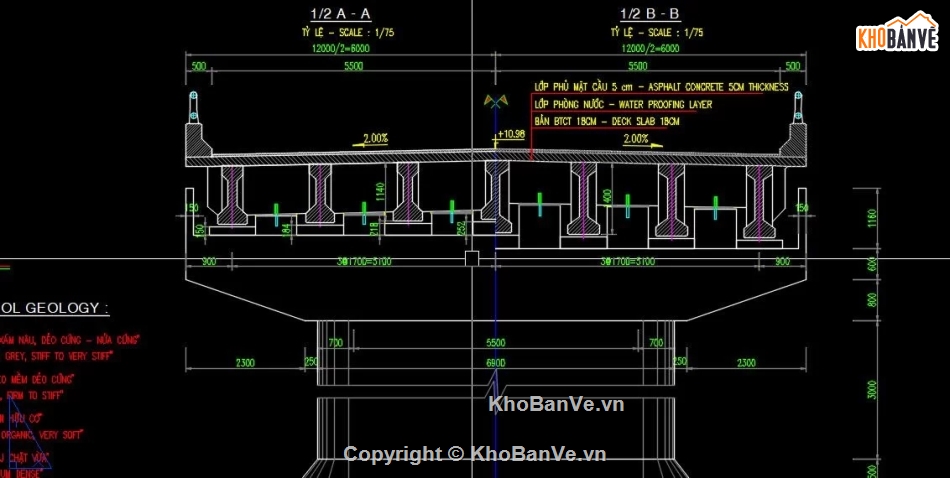

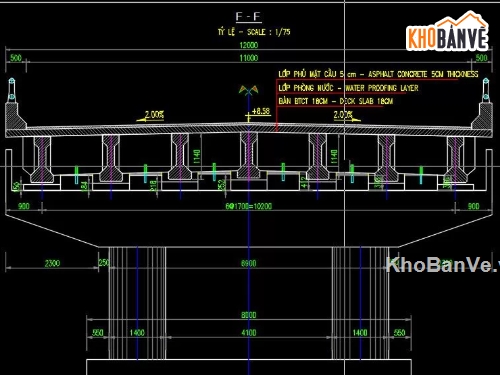

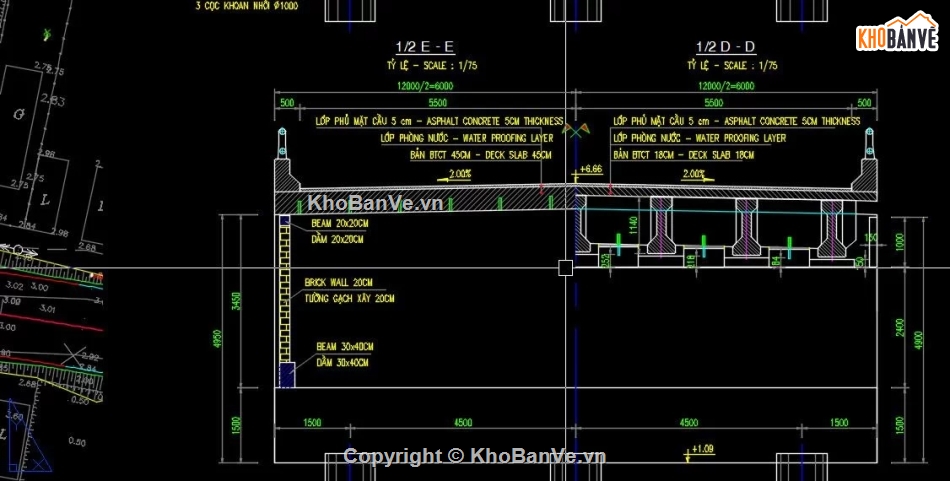

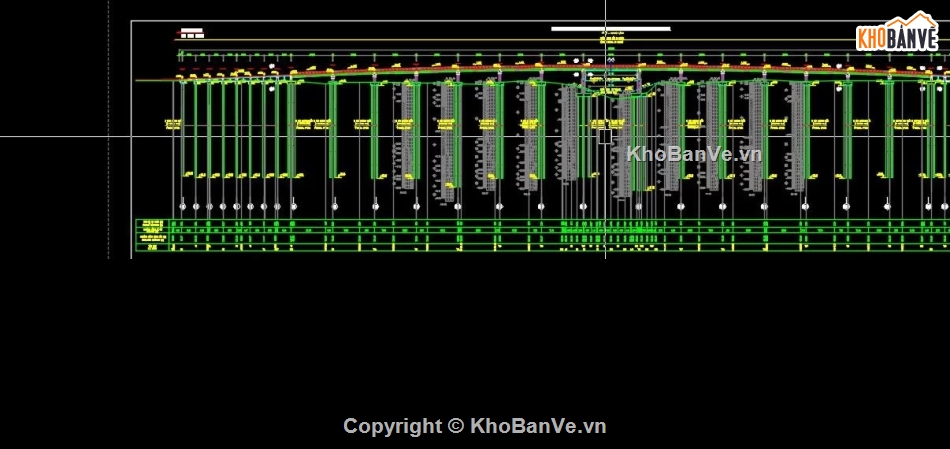

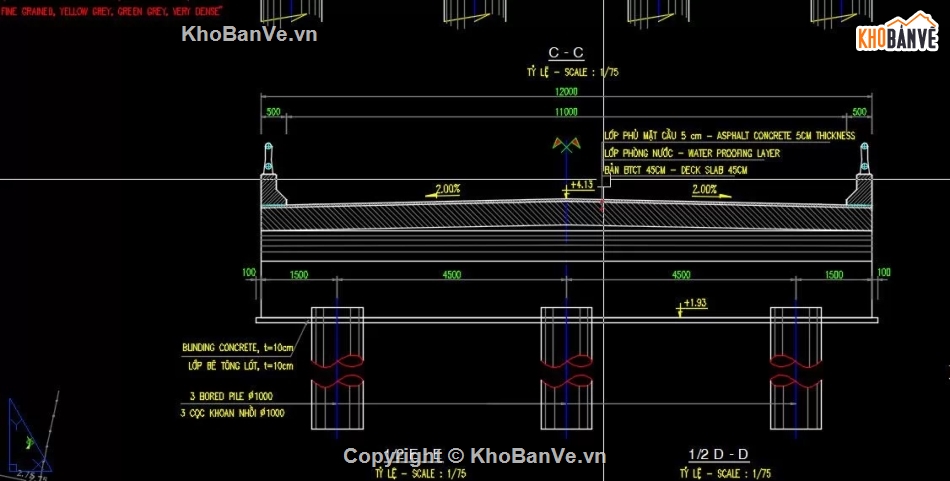

Full file cad cầu dầm giản đơn nhiều nhịp b=12m là tập hồ sơ file cad công trình cầu đầy đủ mố, trụ, nhịp, bố trí chung cầu, kết cấu khác và thi công. cầu dạng kết cấu dầm giản đơn nhiều nhịp tổng chiều dài l=509m với sơ đồ nhịp dầm giản đơn và bản đổ tại chỗ 8×8+7×24.54+1×33+7×24.54+8×8. trong đó nhịp chính dạng kết cấu dầm i cải tiến đầy đủ 7 dầm chủ trên mặt cắt ngang. nhịp dẫn là các bản đổ tại chỗ. mố bằng bê tông cốt thép trên 3 cọc khoan nhồi d=1000. trụ đầy đủ dạng trụ đặc thân hẹp, trụ thân cột, trụ thân cột có giằng bằng bê tông cốt thép đổ tại chỗ. phần mặt cầu chia thành các liên thường 3 nhịp thành 1 liên bố trí liên tục nhiệt. cầu có nhịp chính vượt kênh có khổ thông thuyền 30x6m. file bao đầy đủ file cad bố trí chung cầu, cấu tạo các bộ phận – bố trí thép, các kết cấu phụ khác và phần tổ chức thi công.

HÌNH ẢNH DEMO
