bản vẽ cầu dầm,thi công dầm,dầm i 33m
Ảnh demo (8)
[Mã bản vẽ 81069]

Bản vẽ autocad các cấu kiện đơn giản của cầu dầm i33 giản đơn

  (1 Đánh giá)
  0       4

File AutoCAD cầu thể hiện đầy đủ các hạng mục: dầm, trụ T1–T4, mố, cọc khoan nhồi, hệ thống cấp thoát nước, khe co giãn và đầu cầu. Bản vẽ rõ ràng, bố trí hợp lý.

Danh mục
Thể loại
KIẾN TRÚC Bản vẽ Cầu đường, Thủy lợi
Ngày đăng
18-8-2025
Loại file
File
File download
 autocad cơ bản-20250819T041339Z-1-001.zip [3.64 MB]

     Báo vi phạm bản quyền
CAM KẾT TỪ NGƯỜI BÁN
Bản vẽ giống ảnh 1000%
Bản vẽ có đầy đủ cấu kiện đã nêu
Bản vẽ cơ bản phù hợp với các bạn mới tiếp xúc ngành, có thể dùng để dựng hình bên Revit


Bản vẽ
4

Đánh giá (5)
5/5

Ngày tham gia
15/5/2025

Ok, mình tóm tắt lại file cầu bằng gạch đầu dòng, ngắn gọn, đầy đủ các hạng mục như bạn yêu cầu:

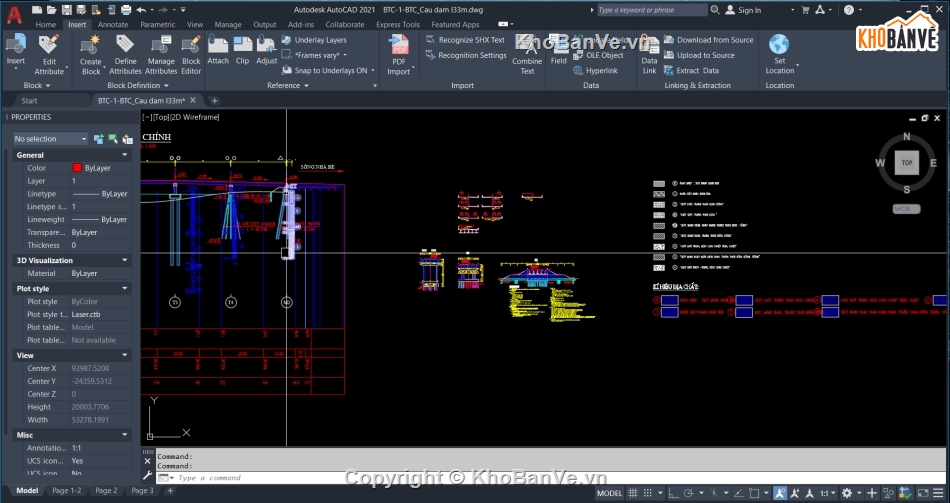

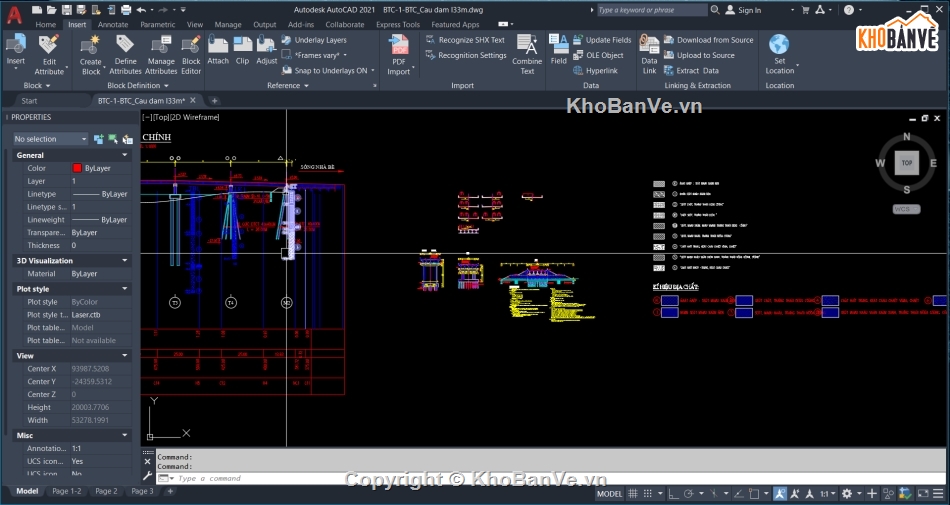

  • Dầm cầu: Thể hiện chi tiết, tỷ lệ chuẩn, bố trí hợp lý theo sơ đồ kết cấu.

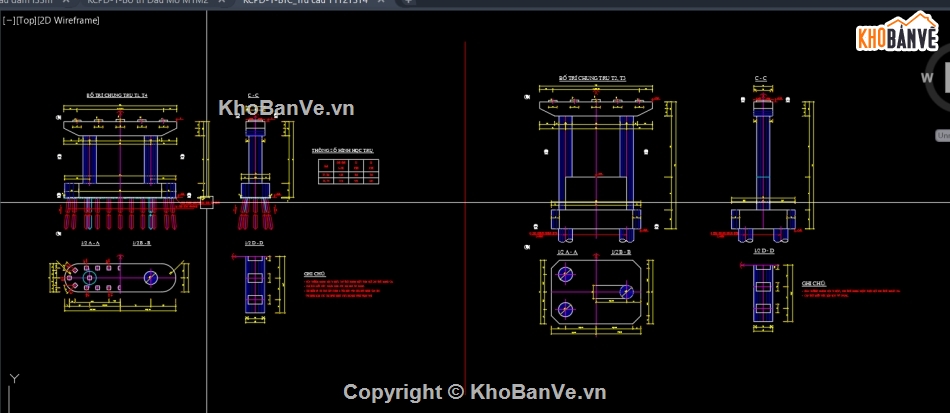

  • Trụ cầu T1–T4: Vẽ rõ ràng, đúng vị trí, đảm bảo khả năng chịu lực.

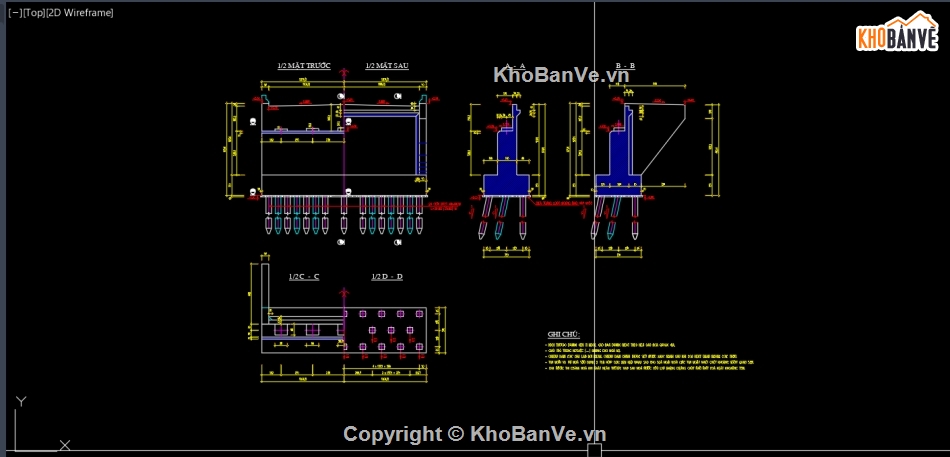

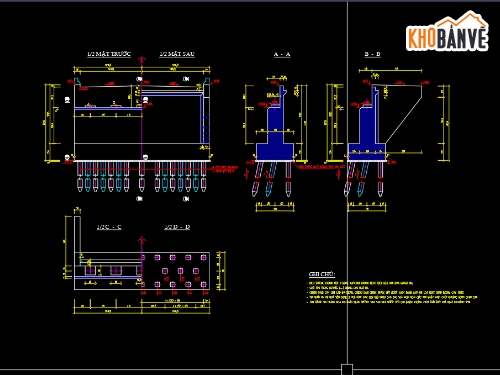

  • Mố cầu: Hai mố cân đối, liên kết chặt chẽ với dầm và trụ.

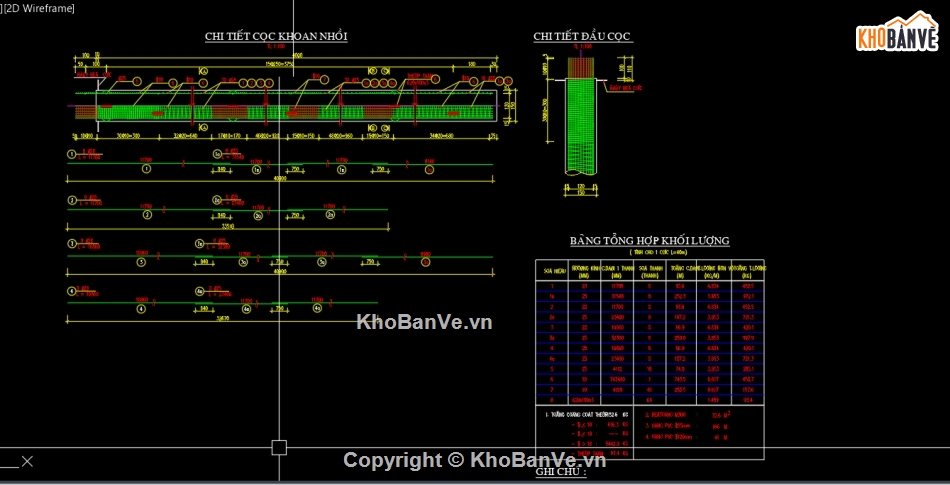

  • Cọc khoan nhồi: Bố trí đầy đủ, phản ánh đúng yêu cầu móng thực tế.

  • Cấp thoát nước: Có chi tiết hệ thống, giúp đảm bảo vận hành và tuổi thọ công trình.

  • Khe co giãn: Thể hiện rõ cấu tạo, đảm bảo độ bền và an toàn khai thác.

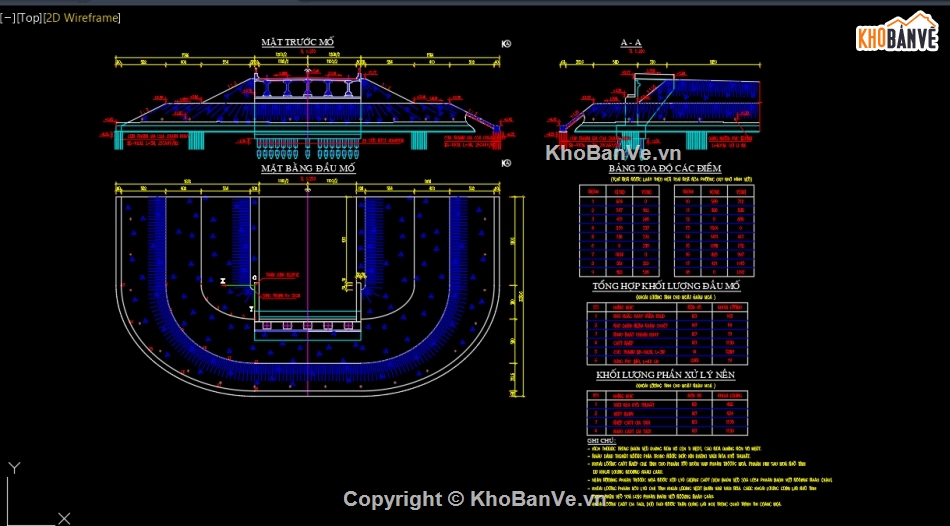

  • Đầu cầu: Vẽ đầy đủ, ăn khớp với mố và khe co giãn.

  • Tổng thể file: Rõ ràng, logic, thể hiện gần như toàn bộ cấu kiện chính, thuận lợi cho thiết kế, dự toán và thi công.

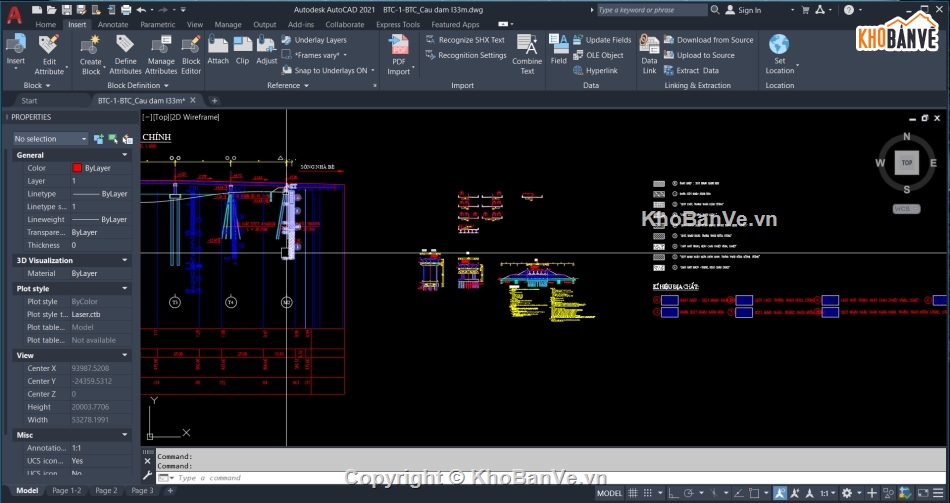

HÌNH ẢNH DEMO


bản vẽ cầu dầm,thi công dầm,dầm i 33m

bản vẽ cầu dầm,thi công dầm,dầm i 33m

bản vẽ cầu dầm,thi công dầm,dầm i 33m

bản vẽ cầu dầm,thi công dầm,dầm i 33m

bản vẽ cầu dầm,thi công dầm,dầm i 33m

bản vẽ cầu dầm,thi công dầm,dầm i 33m

bản vẽ cầu dầm,thi công dầm,dầm i 33m

bản vẽ cầu dầm,thi công dầm,dầm i 33m
