Bản vẽ bản quá độ lắp ghép

  (1 Đánh giá)
  0       46

Chia sẻ cho mọi người bản vẽ mới nhất về bản quá độ lắp ghép mong mọi người ủng hộ

Danh mục
Thể loại
TỔNG HỢPTổng hợp
Ngày đăng
23-6-2025
Loại file
File
File download
 quado.zip [19 MB]

     Báo vi phạm bản quyền
CAM KẾT TỪ NGƯỜI BÁN
Thông tin file đúng như mô tả

Kts Thành Long
(Hạng vàng)
Xem trang

Bản vẽ
364

Đánh giá (373)
4/5

Ngày tham gia
12/4/2025

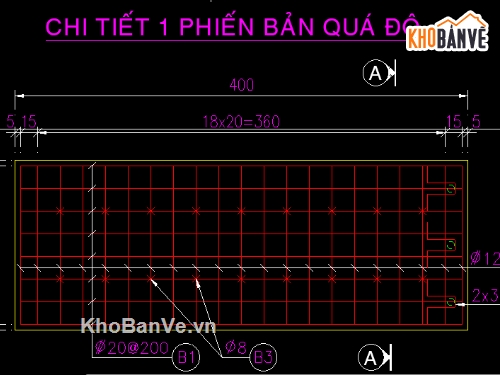

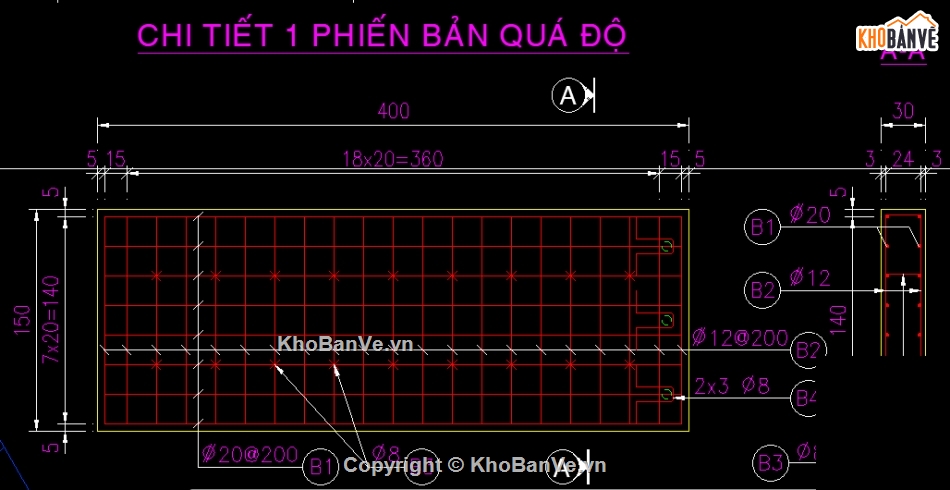

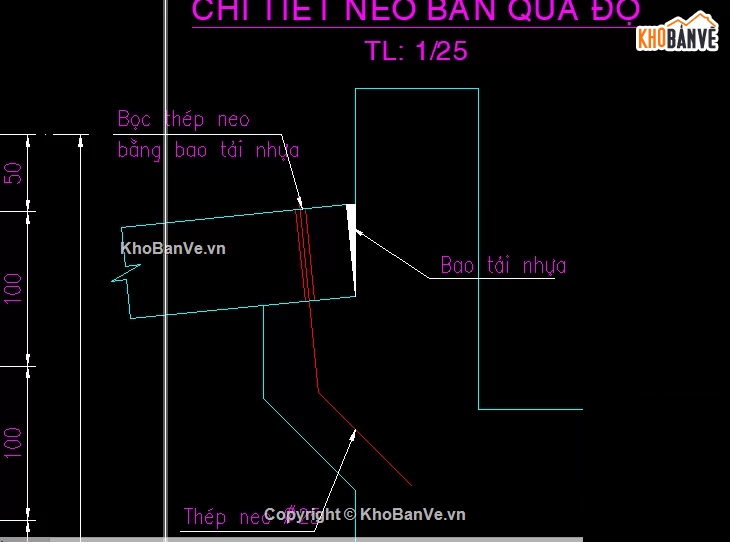

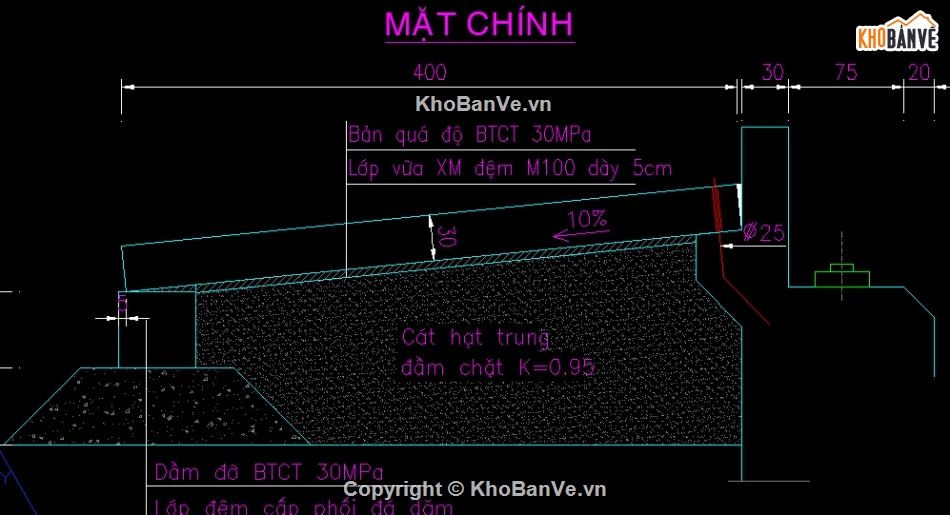

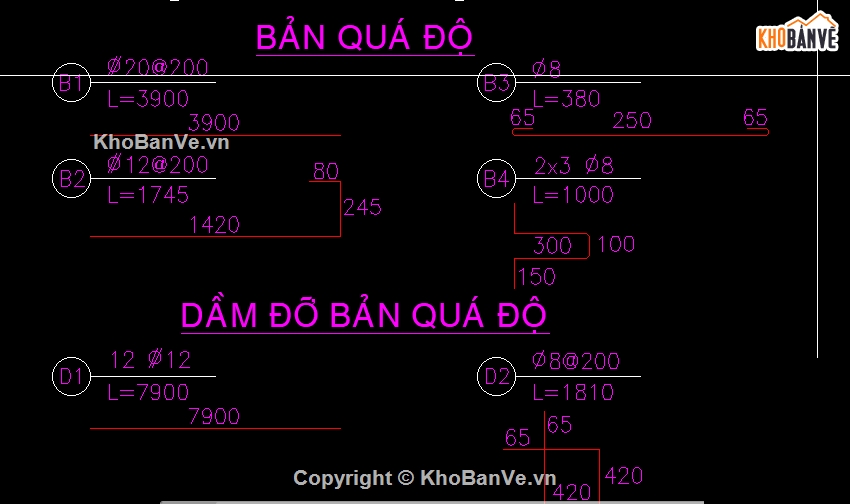

bản quá độ lắp ghép là kết cấu bản quá độ tại vị trí chuyển tiếp giữa cầu và đường. vai trò chính là đảm bảo êm thuận và chống hiện tượng phật xuất hiện ổ gà, ổ trâu, ổ voi tại sau mố. ngoài ra bản quá độ còn có tác dụng chuyển hoạt tải sau mố từ tải trọng ngang bất lợi thành tải trọng thẳng đứng lên mố. bản quá độ trong file bản vẽ này được thiết kế để thi công theo phương pháp lắp ghép. bản quá độ được chia thành từng tấm để đúc sẵn diện tích thiết kế 4×1,5m rồi lắp ghép vào vị trí. thi công lắp ghép giúp tiến độ thi công công trình được đẩy nhanh lên rất nhiều, đầy đủ file các bạn xem trong file pdf đính kèm

HÌNH ẢNH DEMO


bản lắp ghép,bản quá độ,quá độ

bản lắp ghép,bản quá độ,quá độ

bản lắp ghép,bản quá độ,quá độ

bản lắp ghép,bản quá độ,quá độ

bản lắp ghép,bản quá độ,quá độ
