Bản vẽ thiết kế cầu dầm super T nhịp 30m và 40m

  (1 Đánh giá)
  0       1061

Bản vẽ thiết kế cầu dầm super T nhịp 30m và 40m. sơ đồ nhịp 30+4x40+2x30+2x40. Mố U BTCT, trụ đặc thân hẹp trên nền móng cọc khoan nhồi D=1500mm

Danh mục
Thể loại
KIẾN TRÚC Bản vẽ Cầu đường, Thủy lợi
Ngày đăng
28-12-2017
Loại file
Tài liệu
File download
 1120-general view dinh chung.pdf [1.65 MB]

     Báo vi phạm bản quyền
CAM KẾT TỪ NGƯỜI BÁN
Thông tin file đúng như mô tả


Bản vẽ
372

Đánh giá (414)
4/5

Ngày tham gia
27/4/2017

Bản vẽ thiết kế cầu dầm super T nhịp 30m và 40m

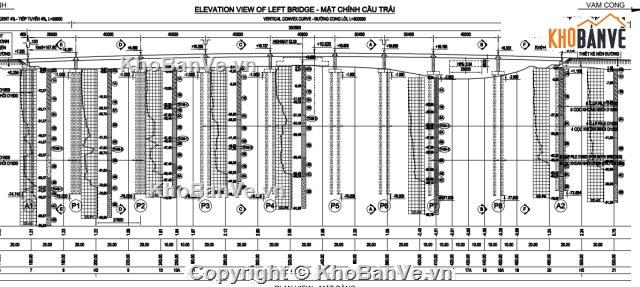

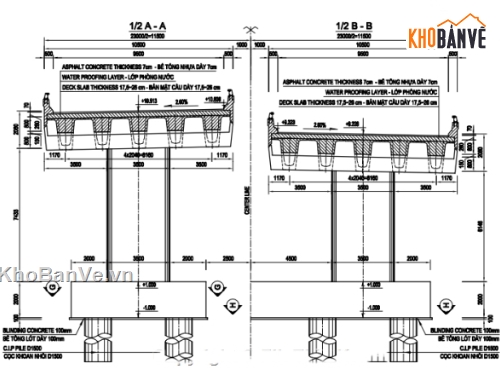

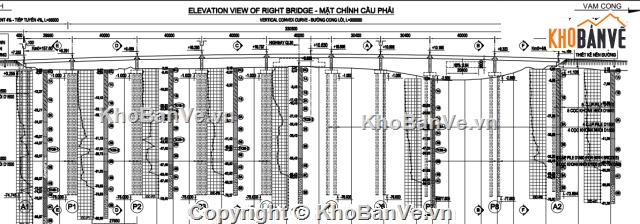

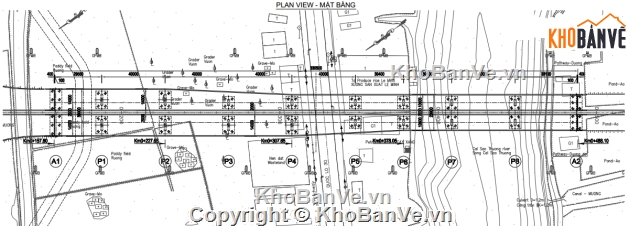

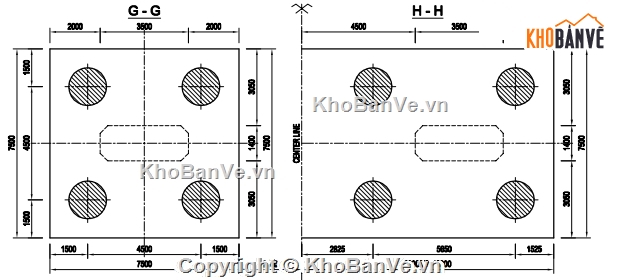

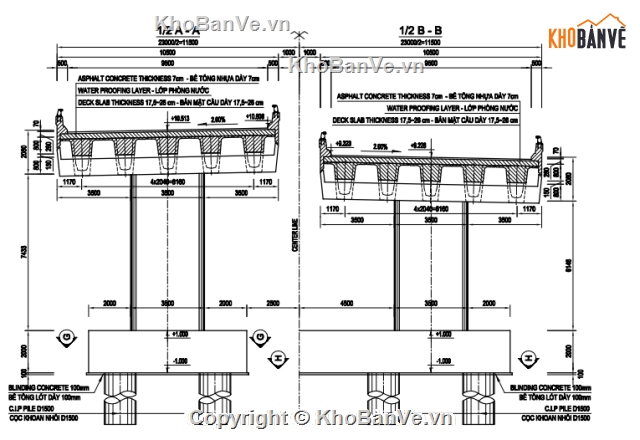

Bản vẽ bố trí chung cầu địa phận tỉnh Đồng Tháp bề rộng cầu thay đổi từ 23-30m bằng dầm super-T BTCT DUL căng trước từ 10-12 phiến trên mặt cắt ngang, dầm cao 1,75m khoảng cách các dầm từ 2,04-2,22m

Chiều dài toàn cầu 330,5m sơ đồ nhịp 30+4x40+2x30+2x40

Khổ thông thuyền 20x3,5

TĨnh không đường QL30 = (4+11+2+11+4)x4,75m

Mố U BTCT, trụ đặc thân hẹp trên nền móng cọc khoan nhồi D=1500mm
