Bản vẽ tủ điện khởi động động cơ 3 pha sao - tam giác

  (1 Đánh giá)
  3       2241

Bản vẽ tủ điện điều khiển khởi động 2 động cơ 3 pha sao - tam giác khi mở máy, động cơ điện 3 pha ra 6 đầu dây đấu nối sao - tam giác. Tủ điện trong nhà, sơn tĩnh điện, lắp đặt treo tường, 2 lớp cửa

Danh mục
Thể loại
CHUYÊN NGÀNHBản vẽ Điện tử - Mạch
Ngày đăng
15-5-2025
Loại file
File
File download
 TUDIEN_DIEUKHIEN_SAO_TAMGIAC.rar [4,7 MB]

     Báo vi phạm bản quyền
CAM KẾT TỪ NGƯỜI BÁN
Bản vẽ giống 100% như hình ảnh

Võ Mạnh
(Hạng vàng)
Xem trang

Bản vẽ
83

Đánh giá (124)
5/5

Ngày tham gia
25/2/2021

Bản vẽ tủ điện điều khiển khởi động 2 động cơ 3 pha sao - tam giác khi mở máy, tủ điện trong nhà, sơn tĩnh điện, lắp đặt treo tường, 2 lớp cửa

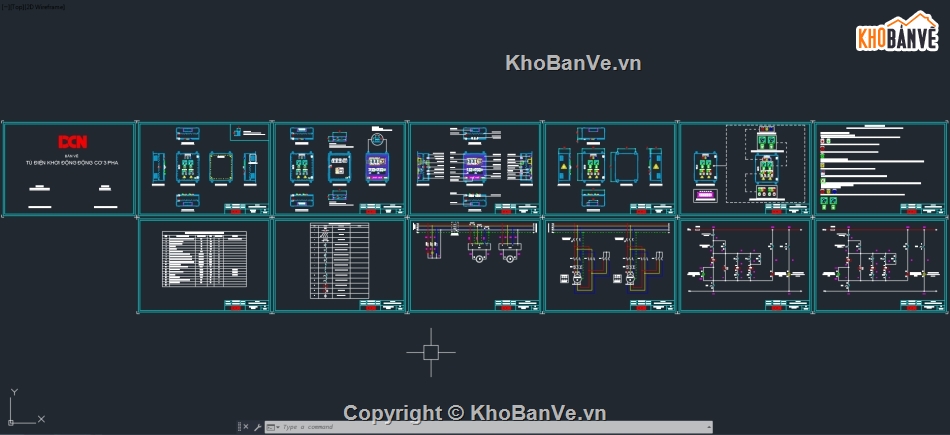

File bản vẽ tủ điện bao gồm:

1. Bản vẽ giới thiệu tủ điện

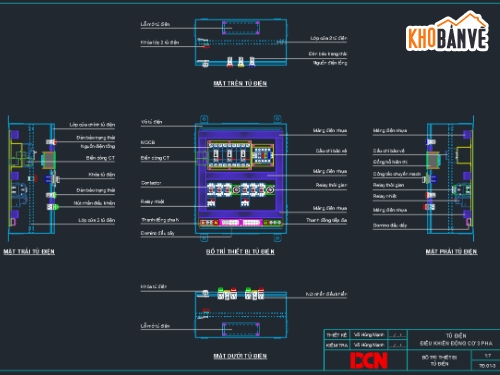

2. Bản vẽ bố trí thiết bị trong tủ điện

3. Bản vẽ kích thước tủ điện

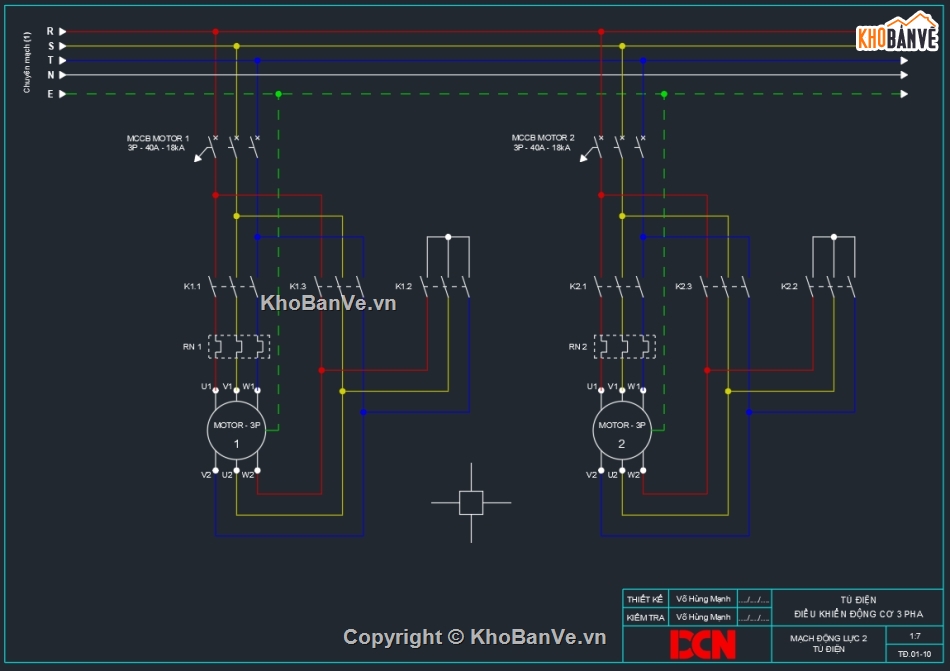

4. Bản vẽ sơ đồ mạch điều khiển và mạch động lực

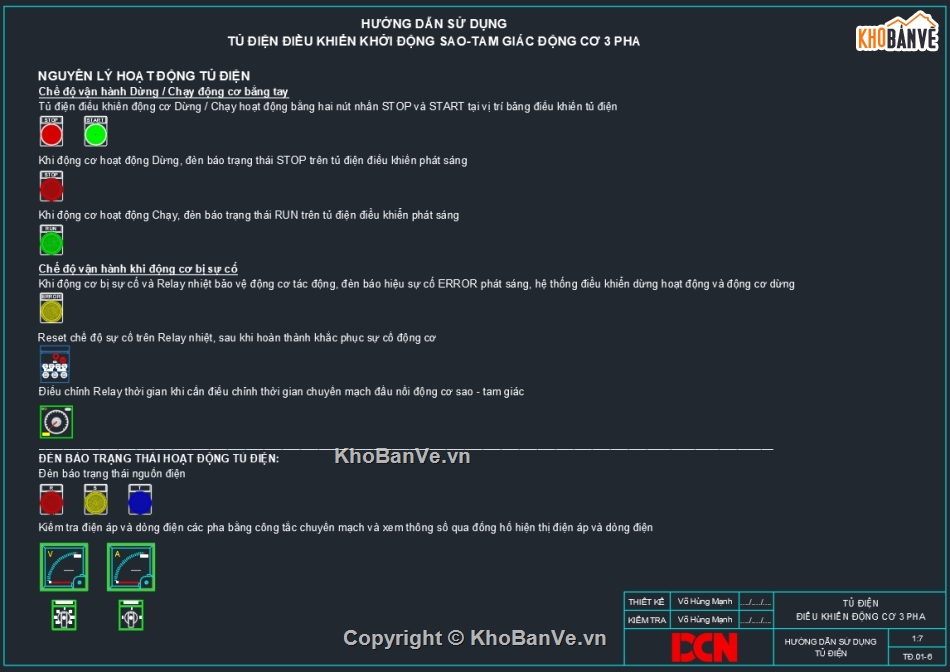

5. Bản hướng dẫn sử dụng tủ điện

File thích hợp tham khảo và thiết kế tủ điện
