TỔNG QUAN DỰ ÁN.
Thông tin dự án
Tên dự án: Dự án đầu tư xây dựng tuyến đê biển Nam Đình Vũ thuộc Khu kinh tế Đình Vũ - Cát Hải.
Cấp quyết định đầu tư: Ủy ban nhân dân thành phố Hải Phòng.
Chủ đầu tư: Ban Quản lý dự án đầu tư xây dựng hạ tầng đô thị và khu kinh tế, khu công nghiệp Hải Phòng.
Đơn vị tư vấn lập TKBVTC: Liên danh Trung tâm Chính sách và kỹ thuật phòng chống thiên tai - Công ty Cổ phần FANCO - Công ty Cổ phần Tư vấn và khảo sát xây dựng Bắc Hà
Tên gói thầu: Thi công công trình đoạn từ K2+253 đến K10+246 và cống A1, A2.

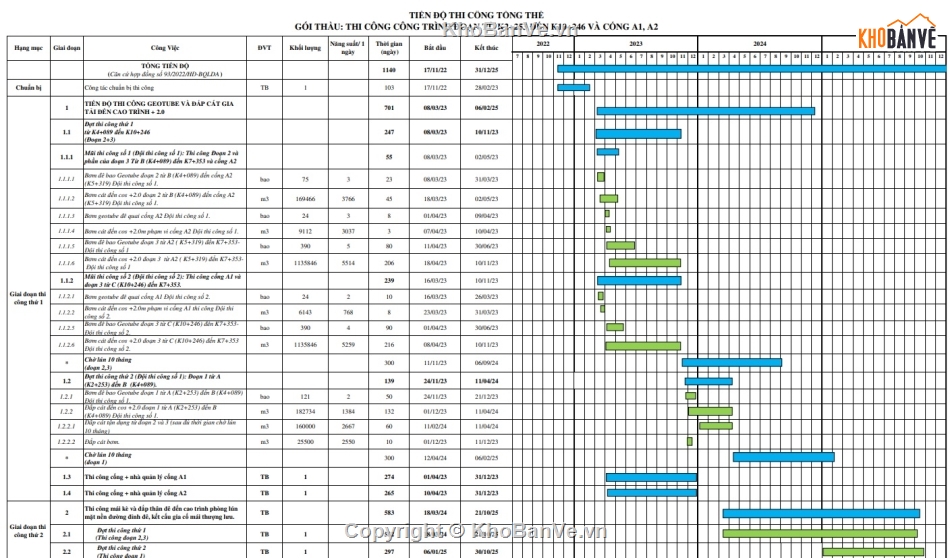

Thời gian thực hiện: 38 tháng.
Loại hợp đồng: Theo đơn giá điều chỉnh.

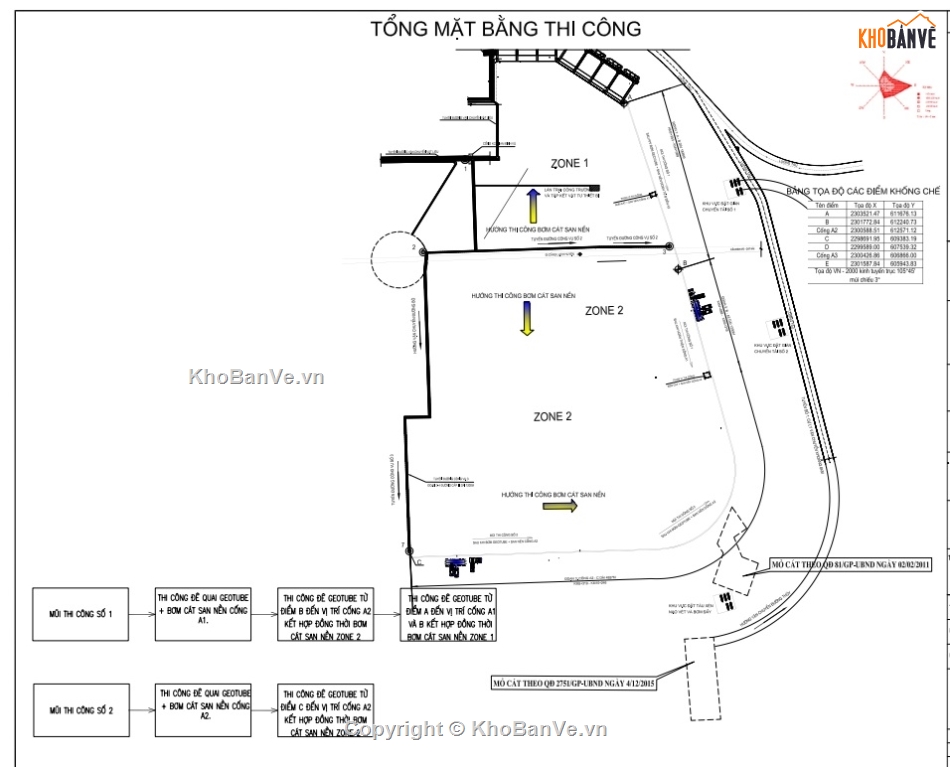

Địa điểm xây dựng công trình.
Mục tiêu.
Quai đê lấn biển trên nền đất bồi mềm yếu, mở rộng diện tích đất xây dựng khu công nghiệp Đình Vũ. Xây dựng công trình đê kè bảo vệ phòng chống bão nhằm bảo vệ an toàn tính mạng tài sản, các công trình tổ chức, cá nhân trong và ngoài nước kinh doanh, hoạt động tại Bán đảo Đình Vũ, tạo điều kiện phát triển bền vững Khu kinh tế Đình Vũ - Cát Hải theo nhiệm vụ đã được Thủ tướng Chính phủ phê duyệt tại Quyết định số 145/2009/QĐ – TTg ngày 03/02/2009 góp phần đảm bảo an ninh, quốc phòng vùng ven biển Hải Phòng.
Quy mô công trình.
Tuyến đê nằm ở phía nam của khu vực Nam Đình Vũ, xây dựng tuyến đê nhằm mục đích phòng chống bão, bảo vệ an toàn tính mạng tài sản, các công trình do tổ chức, cá nhân trong và ngoài nước kinh doanh, hoạt động tại Bán đảo Đình Vũ, tạo điều kiện phát triển bền vững Khu kinh tế Đình Vũ - Cát Hải theo nhiệm vụ đã được Thủ tướng Chính phủ phê duyệt tại Quyết định số 145/2009/QĐ - TTg ngày 03/02/2009 góp phần đảm bảo an ninh, quốc phòng vùng ven biển Hải Phòng. Tổng chiều dài 12.769m gồm 6 đoạn:

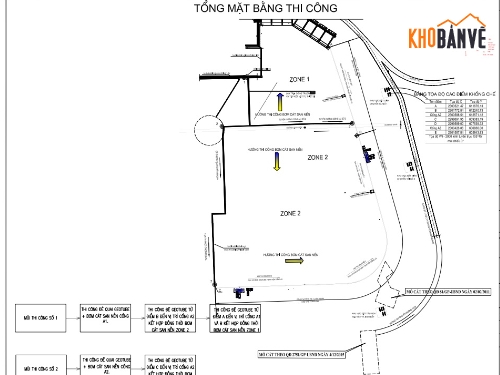

Mặt bằng sơ họa tuyến công trình
Thông số công trình điều chỉnh đã được phê duyệt
|
STT
|
Ký hiệu đoạn đê
|
Chiều dài L (m)
|
Cao trình mặt đê (m)
|
Cao trình đỉnh tường (m)
|
Hình thức kết cấu
|
|
1
|
Từ A đến B (K2+253-K4+089)
|
1.836
|
+3,8 ÷ +4,1
|
+5,0 ÷ +5,3
|
Đê hình thang
|
|
2
|
Từ B đến Cống A2 (K4+089-K5+319)
|
1.230
|
+4,1 ÷ +4.3
|
+5,3 ÷ +5,5
|
Đê hình thang
|
|
3
|
Từ Cống A2 đến C (K5+319-K10+246)
|
4.927
|
+4.8
|
+6,0
|
Đê hình thang
|
|
|
Tổng
|
7.993
|
|
|
|
- Cao trình san lấp sau đê: + 3,00 (Hệ cao độ nhà nước).
* Cống qua đê
- Xây dựng 03 cống dưới đê, kết cấu cống hộp đê bê tông cốt thép, điều tiết bằng cửa van phẳng, đóng mở bằng tời điện, gồm:
Thông số chính cống tiêu
|
STT
|
Tên cống
|
Lý trình
|
Cao trình đáy cống
|
Kích thước thông thủy
|
|
1
|
Cống A1
|
K3+388
|
-1.00m
|
2 cửa x (3,0x3,0)m
|
|
2
|
Cống A2
|
K5+319
|
-1.00m
|
4 cửa x (4,0x3,0)m
|
* Các hạng mục công trình khác
- Bố trí 3 nhà quản lý hệ thống đê và các cống qua đê dọc theo tuyến đê;
- Các hạng mục phụ trợ gồm các bãi tập kết vật liệu phòng chống lụt bão và rãnh thu nước tràn.
-
VĂN BẢN PHÁP LÝ, CĂN CỨ.
Căn cứ Hợp đồng thi công xây dựng công trình Số: 93/2022/HĐ-BQLDA giữa Ban quản lý dự án đầu tư xây dựng hạ tầng đô thị và khu kinh tế, khu công nghiệp Hải Phòng và Công ty Cổ Phần Tư vấn và Xây Dựng Phú Xuân về việc thi công công trình đoạn từ K2+253 đến K10+246 cống A1, A2.
Nghị định 06/2021 Quy định chi tiết một số nội dung về quản lý chất lượng, thi công xây dựng và bảo trì công trình xây dựng ngày 26/1/2021.
Nghị định 15/2021/NĐ-CP ngày 03/03/2021 của Chính phủ về Quản lý dự án đầu tư xây dựng.
Nghị định 10/2021/NĐ-CP ngày 09/02/2021 của Chính phủ “Quản lý chi phí đầu tư xây dựng”.
Thông tư số 04/2019/TT-BXD ngày 16/8/2019 của Bộ Xây Dựng về sửa đổi, bổ sung một số nội dung của Thông tư số 26/2016/TT-BXD ngày 26/10/2016.
Luật xây dựng số 62/2020/QH14 ngày 17/6/2020 của Quốc hội nước Cộng hòa xã hội chủ nghĩa Việt nam (Sau đây gọi tắt là LXD62/2020).
Thông tư 05/2021/TT-BXD ngày 30/06/2021 của Bộ xây dựng về việc bãi bỏ các văn bản quy phạm pháp luật do bộ trưởng bộ xây dựng ban hành hoặc liên tịch ban hành.
Luật đầu tư công số 39/2019/QH14 ngày 13/6/2019 của Quốc Hội nước Cộng Hòa Xã Hội Chủ nghĩa Việt Nam.
Luật bảo vệ môi trường số 72/2020/QH14 ngày 17/11/2014 và các văn bản hướng dẫn thực hiện.
Luật an toàn vệ sinh lao động số 84/2015/QH13 ngày 25/6/2015 và các văn bản hướng dẫn thực hiện.
Thông tư số 07/2016/TT-BLĐTBXH ngày 15/05/2016 về việc quy định một số nội dung tổ chức thực hiện công tác an toàn, vệ sinh lao động đối với cơ sở sản xuất, kinh doanh.
Thông tư số 13/2020/TT-BLĐTBXH ngày 21/11/2020 về việc hướng dẫn việc thu thập, lưu trữ, tổng hợp, cung cấp, công bố, đánh giá về tình hình tai nạn lao động và sự cố kỹ thuật gây mất an toàn, vệ sinh lao động nghiêm trọng.
Thông tư số 02/2018/TT-BXD ngày 06/2/2018 của Bộ Xây dựng về việc quy định về bảo vệ môi trường trong thi công xây dựng công trình và chế độ báo cáo công tác vệ sinh môi trường ngành xây dựng.
Sổ tay an toàn và vệ sinh lao động trong xây dựng, xuất bản tháng 9/2012 của Bộ xây dựng.
Hệ thống tiêu chuẩn, quy phạm về công tác an toàn vệ sinh lao động hiện hành.
Nghị định số 50/2021/NĐ-CP ngày 01/04/2021 của Chính phủ về việc Quy định chi tiết về hợp đồng xây dựng;
Các tài liệu định mức.
Bộ luật lao động hiện hành.
Các nội quy, chính sách Công ty
Các tiêu chuẩn về lấy mẫu, thí nghiệm vật liệu hiện hành.
Các tiêu chuẩn về kiểm định kết cấu công trình.
Các văn bản pháp luật và tài liệu liên quan khác.
-
PHẠM VI CÔNG VIỆC.
-
Phạm vi gói thầu.

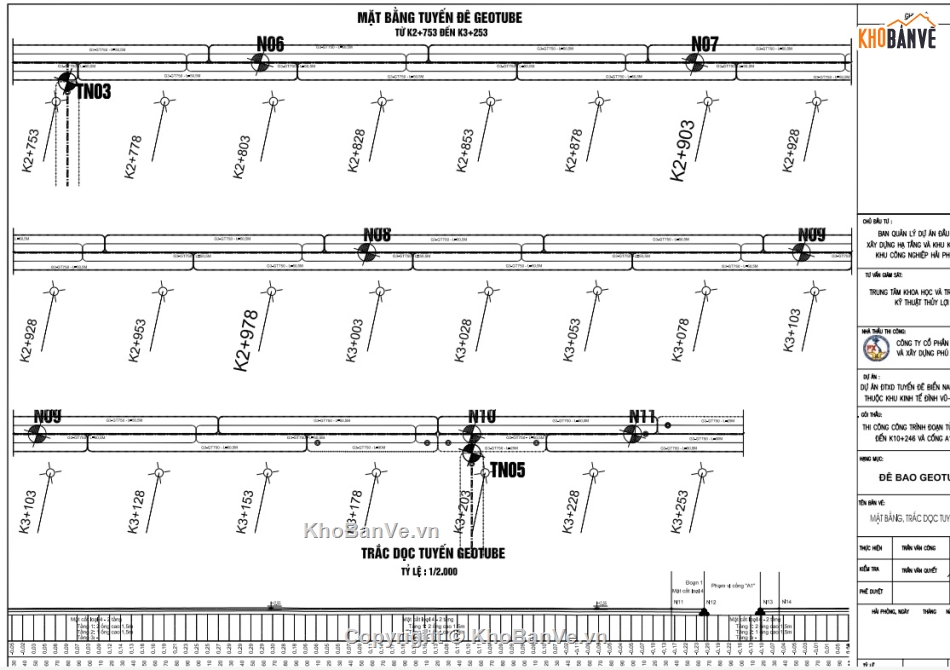

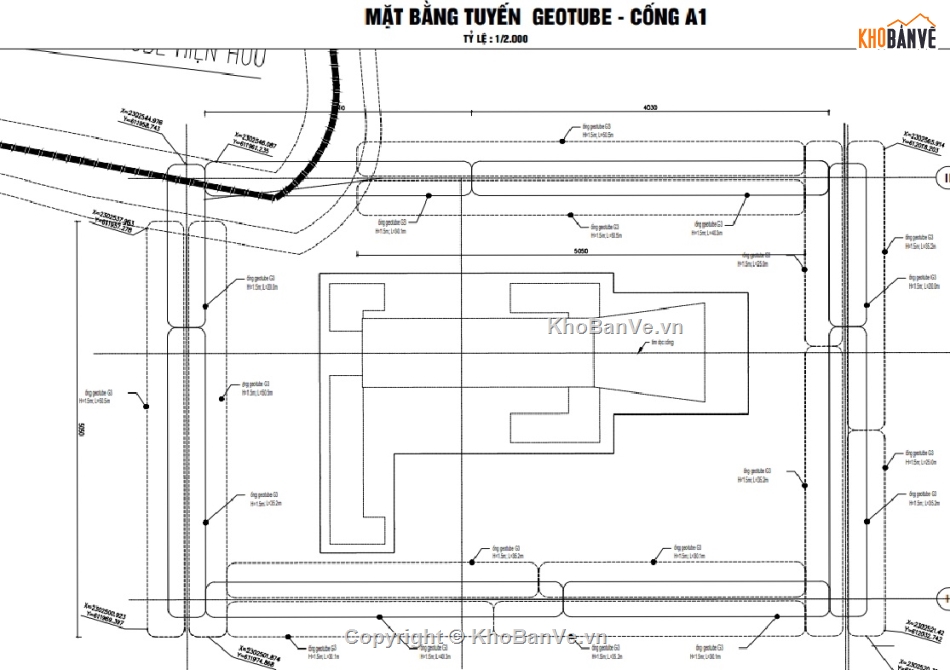

Xây dựng 01 tuyến đê bao đoạn đê từ K2+253 đến K10+246 (đê quây) phục vụ thi công phía biển và phía khu công nghiệp bằng hệ thống ống vải địa kỹ thuật (Geotube) bọc cát có tổng chiều dài là 23.440,5m. Trong đó:
- Chiều dài tuyến đê bao phía biển: 7.993,4 m
- Thông số thiết kế đê bao Geotube:

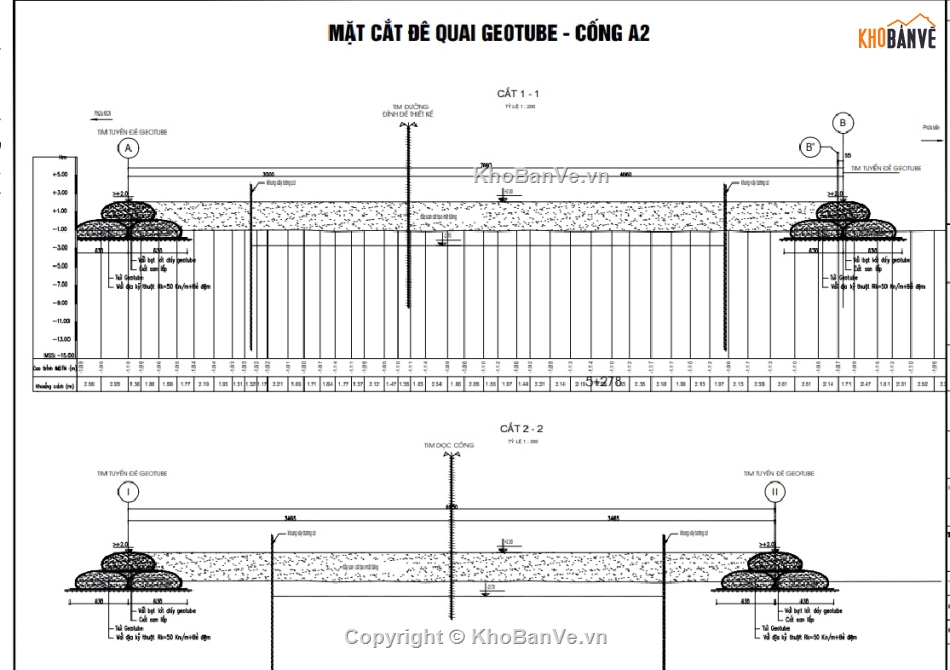

Thông số thiết kế BVTC – Đê bao Geotube
|
Thông số thiết kế
|
Tổng chiều dài
|
Ghi chú
|
|
Phía biển
|
|
(m)
|
|
|

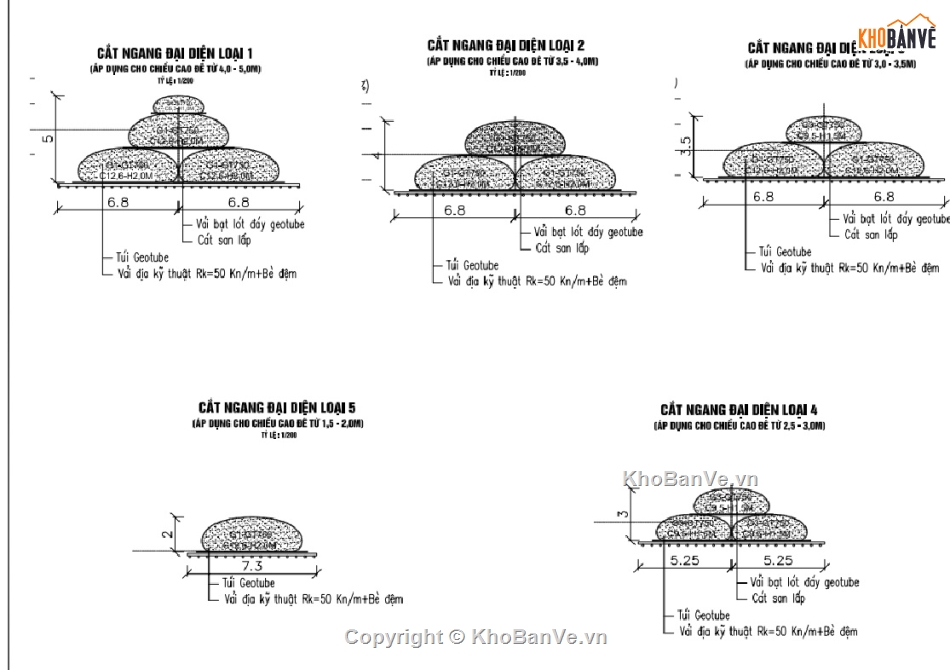

Kết cấu loại 1
|
- Thân đê Geotube: 3 lớp Geotube GT750 (lớp 1 – 2 geotube 2,0m; lớp 2 – 1 Geotube 2,0m và lớp 3 – 1 Geotube 1,0m)
- Kết cấu móng bao gồm: Bè tre đan lưới 0,5m rộng 13,6m phía trên là vải ĐKT cường độ 50Kn/M.
|
3735,3
|
|
|
Kết cấu loại 2
|
Thân đê Geotube: 2 lớp Geotube GT750 (lớp 1 – 2 geotube 2,0m; lớp 2 – 1 Geotube 2,0m)
Kết cấu móng bao gồm: Bè tre đan lưới 0,5m rộng 13,6m phía trên là vải ĐKT cường độ 50Kn/M.
|
972
|
|
|
Kết cấu loại 3
|
Thân đê Geotube: 2 lớp Geotube GT750 (lớp 1 – 2 geotube 2,0m; lớp 2 – 1 Geotube 1,5m)
Kết cấu móng bao gồm: Bè tre đan lưới 0,5m rộng 13,6m phía trên là vải ĐKT cường độ 50Kn/M.
|
1349,7
|
|
|
Kết cấu loại 4
|
Thân đê Geotube: 2 lớp Geotube GT750 (lớp 1 – 2 geotube 1,5m; lớp 2 – 1 Geotube 1,5m).
Kết cấu móng bao gồm: Bè tre đan lưới 0,5m rộng 10,5m phía trên là vải ĐKT cường độ 50Kn/M.
|
1734,4
|
|
|
Kết cấu loại 5
|
Thân đê Geotube: 1 lớp Geotube GT750 cao 2,0m.
Kết cấu móng bao gồm: Bè tre đan lưới 0,5m rộng 7,3m phía trên là vải ĐKT cường độ 50Kn/M.
|
202
|
|
|
|
Tổng chiều dài (m)
|
7993,4
|
|
Trong phạm vi tài liệu này chỉ đề cập đến phương án, giải pháp thi công đoạn đê từ K2+253 đến K10+246 thuộc gói thầu số 2: Đoạn từ K2+253 đến K10+246, cống A1 và cống A2.
-
Thông số kỹ thuật tuyến đê
|
STT
|
Thông số kỹ thuật
|
Đơn vị
|
Trị số
|
|
Đoạn 1
|
Từ A đến B (K2+253-K4+089)
|
|
1
|
Chiều dài áp dụng
|
m
|
1.836
|
|
2
|
Cao trình đỉnh tường
|
m
|
+5,0
|
|
3
|
Cao trình mặt đê
|
m
|
+3,8
|
|
4
|
Chiều rộng mặt đê
|
m
|
5,0
|
|
5
|
Cao trình mặt cơ
|
m
|
+2,5
|
|
6
|
Chiều rộng cơ
|
m
|
5,0
|
|
7
|
Hệ số mái đê phía biển
|
|
m = 3,0
|
|
8
|
Hệ số mái đê phía KCN
|
|
m = 2,0
|
|
9
|
Cao trình đỉnh chân đê
|
m
|
+0,0
|
|
10
|
Chiều rộng đỉnh chân đê
|
m
|
3,5
|
