Cầu tạm bằng thép b=3.5m l=3x12m

  (1 Đánh giá)
  0       4

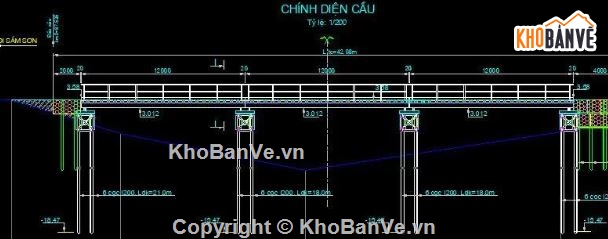

Giới thiệu hồ sơ cầu tạm bằng thép b=3.5m hạng mục bản vẽ 3 nhịp dầm giản đơn l=12m, 2 mố và 2 trụ trên cọc thép.

Danh mục
Thể loại
TỔNG HỢPTổng hợp
Ngày đăng
14-6-2025
Loại file
File
File download
 .rar [#]

     Báo vi phạm bản quyền
CAM KẾT TỪ NGƯỜI BÁN
Thông tin file đúng như mô tả

Nguyễn Lan Chi
(Hạng vàng)
Xem trang

Bản vẽ
213

Đánh giá (213)
5/5

Ngày tham gia
9/6/2025

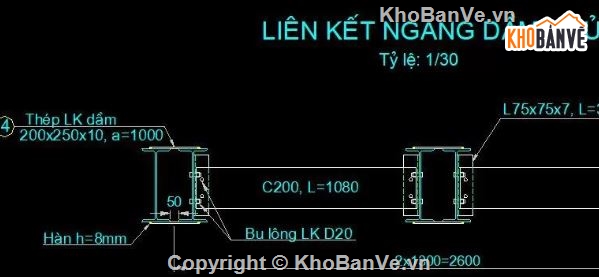

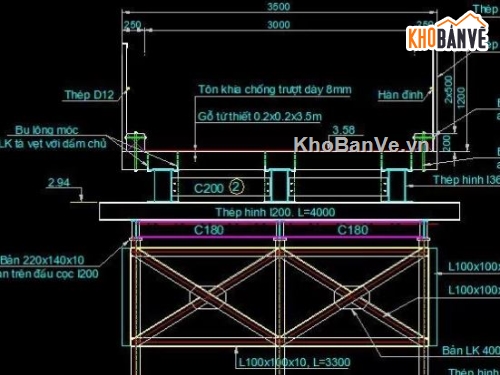

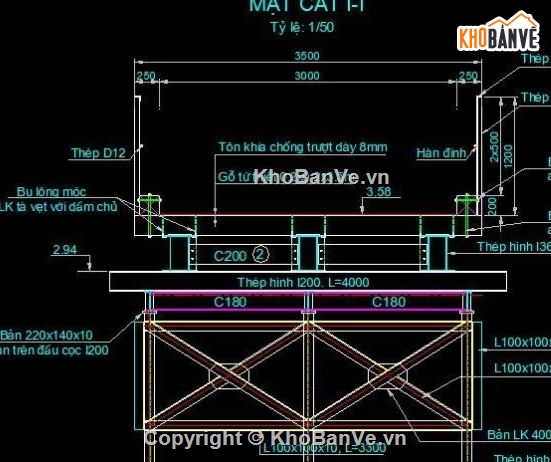

Kết cấu nhịp được cấu tạo từ 3 cụm dầm chủ chữ i360 mỗi cụm 2 dầm dài 12m trên mặt cắt ngang. dầm ngang c200 liên kết các dầm chủ thành 1 khối. để tạo bản mặt cầu cho xe chạy sử dụng các thanh tà vẹt 0,2×0,2×3,5m đặt cách nhau 500mm, phía trên sử dụng tấm tôn có khía chống trượt để cho xe cộ đi lại. hai bên là lan can

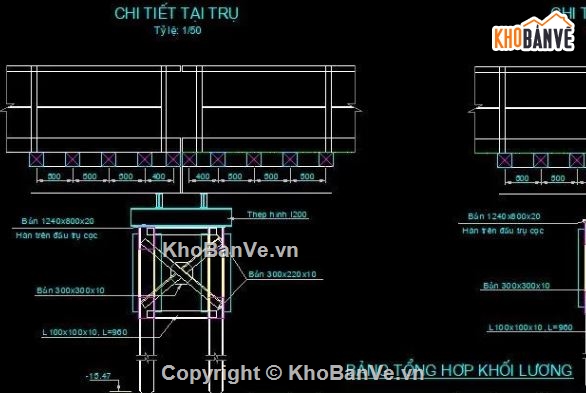

mố và trụ hạng mục bản vẽ 2 hàng cọc, mỗi hàng 3 cọc thép chữ i 200 dài 18m tại phần đỉnh cọc sẽ được gông lại với nhau tạo thành xà mũ trụ – mố
HÌNH ẢNH DEMO


cầu tạm bằng thép,file cầu tạm bằng thép,file cad cầu tạm bằng thép

cầu tạm bằng thép,file cầu tạm bằng thép,file cad cầu tạm bằng thép

cầu tạm bằng thép,file cầu tạm bằng thép,file cad cầu tạm bằng thép

cầu tạm bằng thép,file cầu tạm bằng thép,file cad cầu tạm bằng thép




Nguồn: Khobanve.vn
