Cầu tạm bằng thép l= 12m b= 4m mố rọ đá

  (1 Đánh giá)
  0       4

File là hồ sơ bản vẽ công trình cầu tạm l= 12m phục vụ thi công, đi lại của dân trong quá trình thi công cầu chính.

Danh mục
Thể loại
Ngày đăng
27-6-2025
Loại file
File
File download
 cautam.zip [24 MB]
CAM KẾT TỪ NGƯỜI BÁN
Thông tin file đúng như mô tả

(Hạng vàng)
Xem trang

Bản vẽ
150

Đánh giá (336)
5/5

Ngày tham gia
12/4/2025

File là hồ sơ bản vẽ công trình cầu tạm l= 12m phục vụ thi công, đi lại của dân trong quá trình thi công cầu chính. cầu tạm dạng kết cấu bằng thép hình l=12m bề rộng b=4m. kết cấu nhịp kê trên mố dạng rọ đá.

thuyết minh cầu

– cầu tạm được xây dựng cách vị trí cầu cũ 20m để đảm bảo giao thông trong quá trình xây dựng cầu mới

– bề rộng cầu b=4m

– download trọng h13, download trọng người 200kg/m2

– kết cấu phần trên: kết cấu dầm thép liên hợp 01 nhịp dài 12 m

– kết cấu mố trụ: mố trụ bằng rọ đá được đặt trên nền thiên nhiên.

– file biện pháp thi công:

+ thi công mố trụ: san ủi tạo đắp đất tạo mặt bằng đến cao độ +280.31 bằng máy móc kết hợp thủ công, lắp đặt liên kết rọ đá. hoàn thiện mố trụ

+ thi công kết cấu nhịp: sau khi thi công mố trụ cầu tạm sử dụng cần cẩu lắp đặt và liên kết hệ dầm i liên hợp, sau đó lắp đặt, liên kết ván lát ngang và băng dẫn hướng.

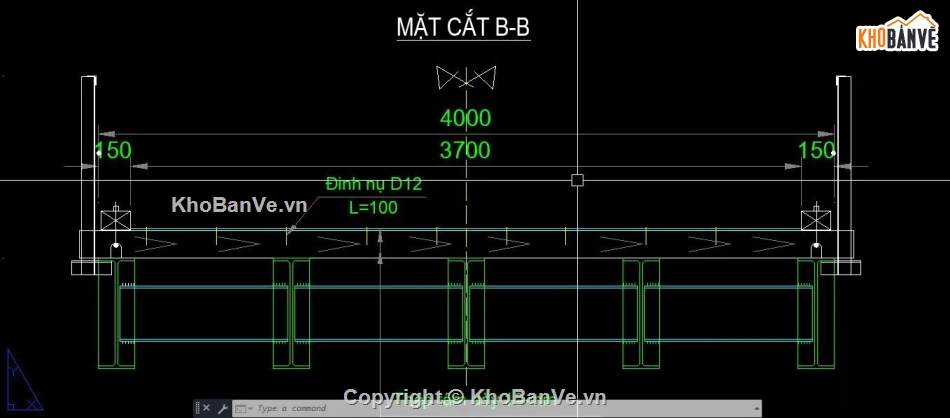

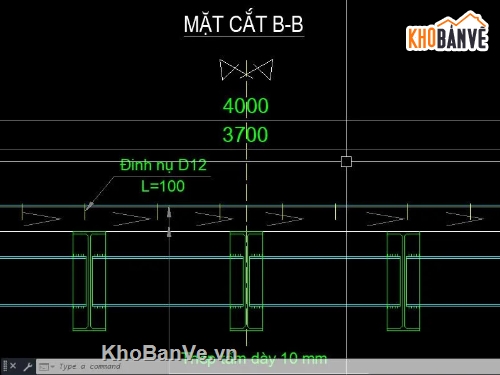

HÌNH ẢNH DEMO


Cầu tạm,cad cầu tạm,mố rọ đá,rọ đá
