Đồ án bản vẽ cầu bê tông cốt thép(file cad+thuyết minh)

  (1 Đánh giá)
  0       51

File đồ án bản vẽ cầu bê tông cốt thép.rất thích hợp tham khảo học tập phát triển

Danh mục
Thể loại
ĐỒ ÁN - LUẬN VĂNĐồ án Khác...
Ngày đăng
30-6-2025
Loại file
File
File download

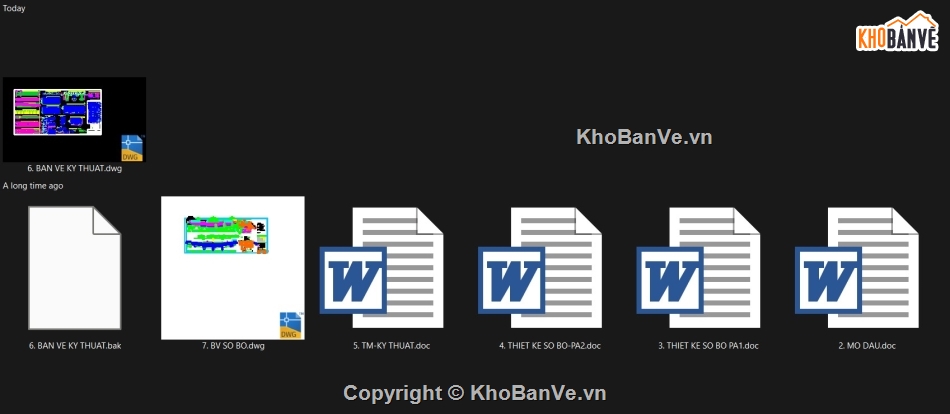

 Đồ án thiết kế cầu bê tông cốt thép.zip [4.7 MB]

     Báo vi phạm bản quyền
CAM KẾT TỪ NGƯỜI BÁN
Thông tin file đúng như mô tả


Bản vẽ
769

Đánh giá (1383)
4/5

Ngày tham gia
23/4/2023

Đồ án bản vẽ cầu bê tông cốt thép(

+ile cad

+thuyết minh
- khoảng cách giữa 2 dầm ngang là: l1 = 7350 mm.

- khoảng cách giữa 2 dầm chính là: l2 = 2700 mm.

- xét tỉ số:

l1/l2 = 7350/2700 = 3,34 > 2

=> bản làm việc theo 1 phương mặc dù bản được kê trên 4 cạnh.

- do dải cơ bản nằm ngang và nhịp là s=2700 < 4600 nên ta thiết kế theo các bánh xe của trục 145 kn.

- chiều dày bản mặt cầu: hf = 200 mm

- chọn lớp phủ mặt cầu gồm các lớp sau:

+ lớp btn dày: 5cm.

+ lớp phòng nước dày: 1 cm

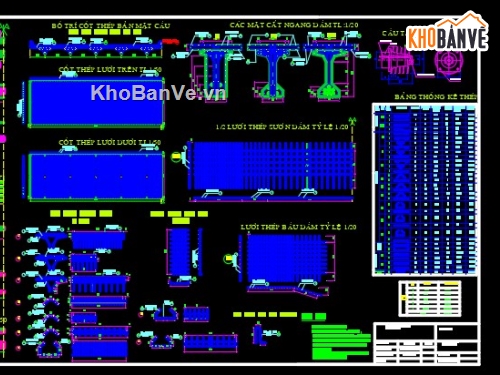

HÌNH ẢNH DEMO
