Trang chủ   Autocad   KIẾN TRÚC "Bản vẽ Cầu đường, Thủy lợi"   File autocad mẫu bản vẽ cầu dầm giản đơn l=24.54m b=6m
bản vẽ cầu dầm,cầu dầm hiện đại,file bản vẽ cầu dầm
Ảnh demo (4)
[Mã bản vẽ 79678]

File autocad mẫu bản vẽ cầu dầm giản đơn l=24.54m b=6m

  (1 Đánh giá)
  0       55

Bản vẽ cad cầu dầm giản đơn l=24.54m b=6m là bộ bản vẽ 1 công trình cầu thực tế.

Danh mục
Thể loại
KIẾN TRÚC Bản vẽ Cầu đường, Thủy lợi
Ngày đăng
02-7-2025
Loại file
File
File download
 .rar [#]

     Báo vi phạm bản quyền
CAM KẾT TỪ NGƯỜI BÁN
Thông tin file đúng như mô tả

Vân Anh Đỗ
(Hạng vàng)
Xem trang

Bản vẽ
529

Đánh giá (593)
5/5

Ngày tham gia
26/12/2024

Cầu dạng dầm giản đơn 1 nhịp bằng dầm chữ i cải tiến dul căng trước l=24.54m cao h=1.14m. cầu có bề rộng b=6m file cad phần xe chạy 4m, dải đi bộ 2 bên 2×0,5m và lan can cầu 2×0,5m. cầu file cad 2 mố dạng mố chữ u, đặt trên hệ móng cọc đóng có cọc thẳng và nghiêng. nội dung bộ mẫu bản vẽ bao file cad các mẫu bản vẽ cấu tạo chung cầu, cấu tạo và bố trí thép đầy đủ các bộ phận.

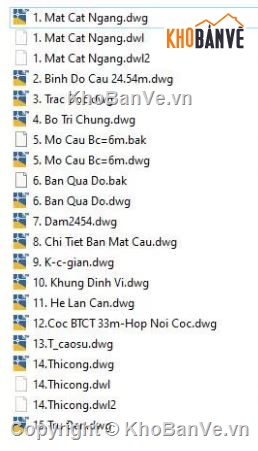

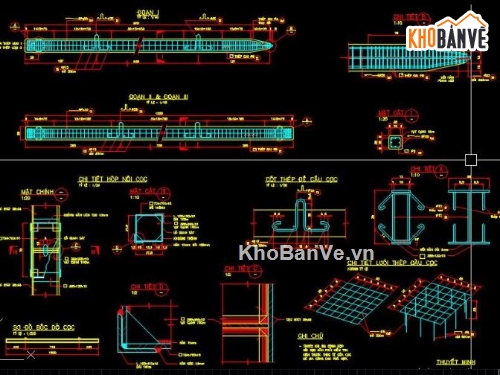

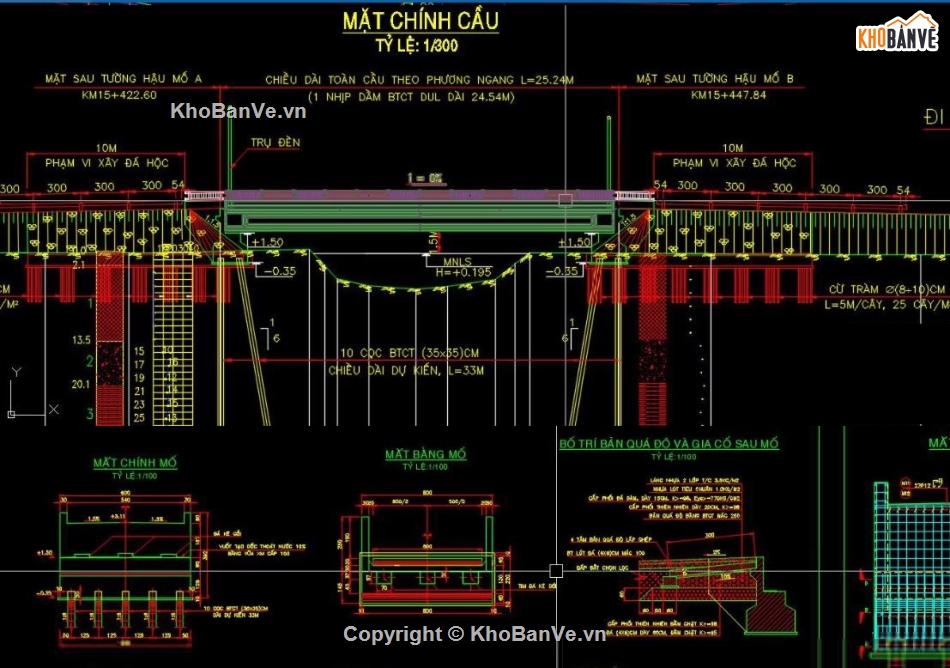

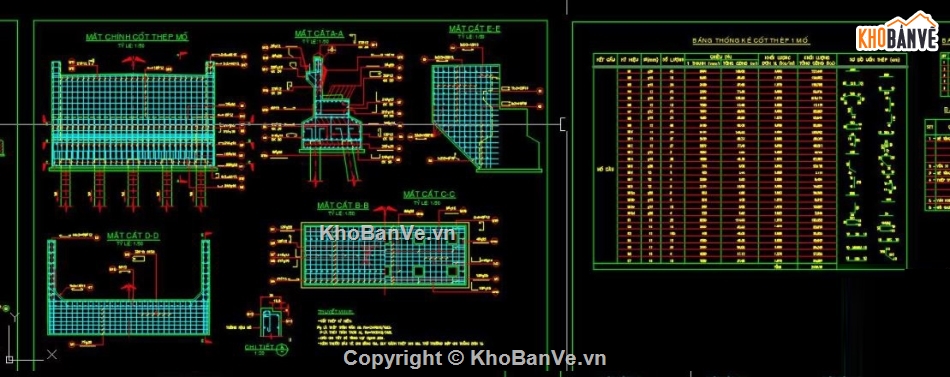

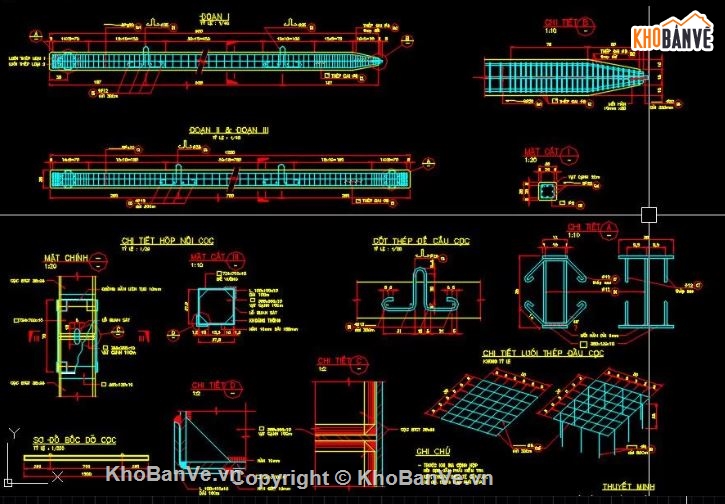

HÌNH ẢNH DEMO


bản vẽ cầu dầm,cầu dầm hiện đại,file bản vẽ cầu dầm

bản vẽ cầu dầm,cầu dầm hiện đại,file bản vẽ cầu dầm

bản vẽ cầu dầm,cầu dầm hiện đại,file bản vẽ cầu dầm

bản vẽ cầu dầm,cầu dầm hiện đại,file bản vẽ cầu dầm




Nguồn: Khobanve.vn
