File cad cầu tạm 1 nhịp l=12m b=5m

  (1 Đánh giá)
  0       4

Đăng tải cho mọi người mẫu bản vẽ cầu tạm 1 nhịp L=12m B=5m để mọi người ủng hộ

Danh mục
Thể loại
KIẾN TRÚC Bản vẽ Cầu đường, Thủy lợi
Ngày đăng
23-6-2025
Loại file
File
File download
 cautam.zip [31 MB]

     Báo vi phạm bản quyền
CAM KẾT TỪ NGƯỜI BÁN
Thông tin file đúng như mô tả

Kts Thành Long
(Hạng vàng)
Xem trang

Bản vẽ
238

Đánh giá (336)
5/5

Ngày tham gia
12/4/2025

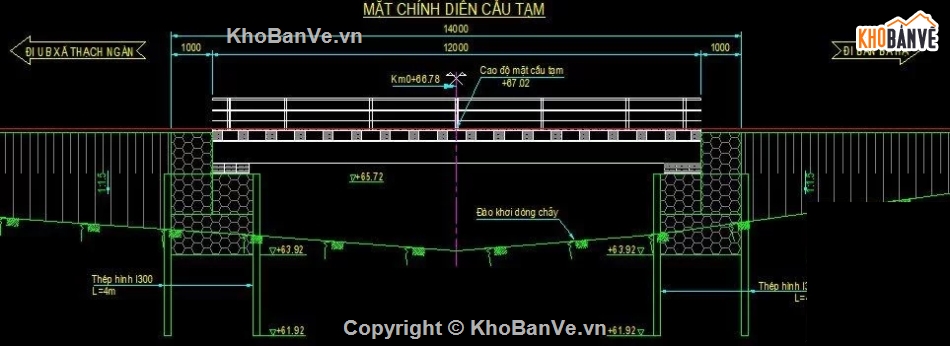

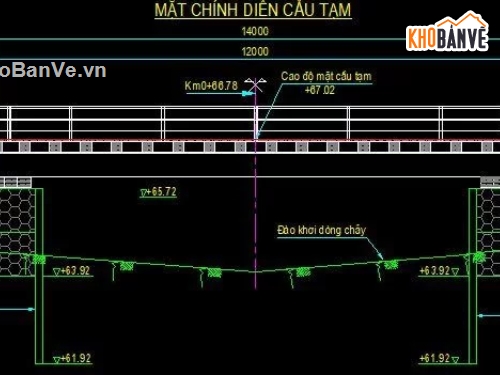

Cad cầu tạm là bản vẽ thể hiện cấu tạo đầy đủ công trình cầu tạm phục vụ thi công cầu chính. cầu đầy đủ 1 nhịp dài 12m, bề rộng mặt cầu b = 5m, được thiết kế phù hợp để phục vụ thi công và đảm bảo cho phương tiện di chuyển an toàn.

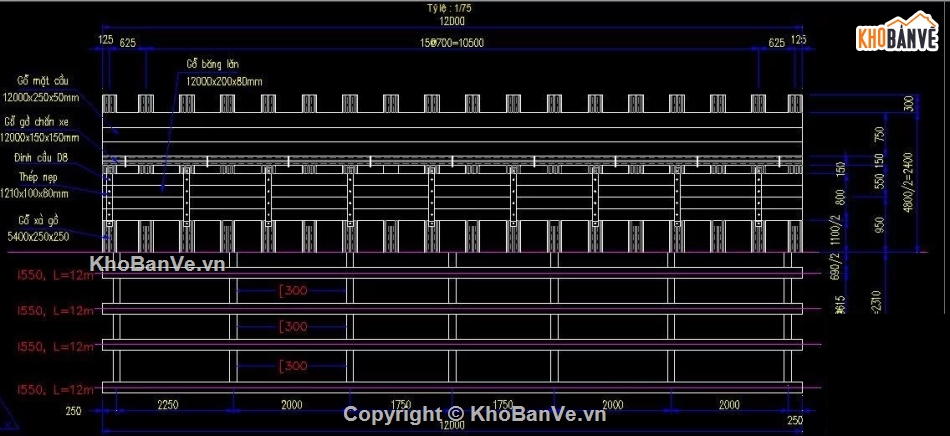

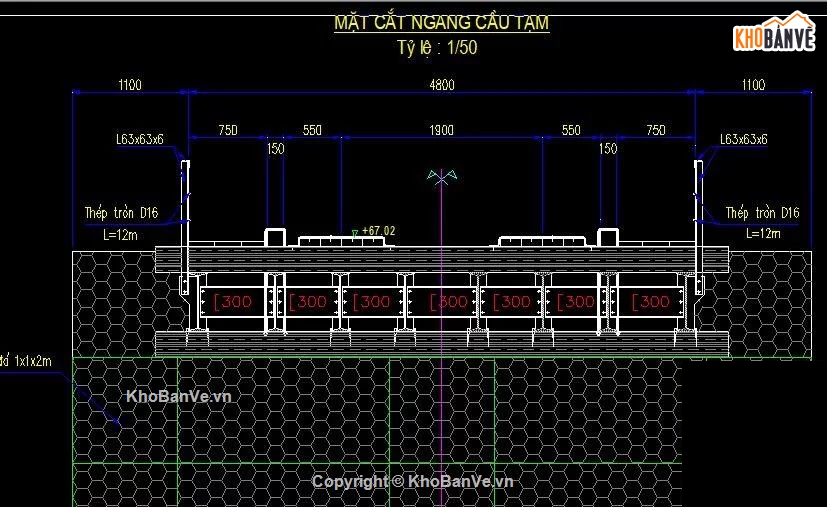

kết cấu nhịp cầu được tạo thành từ 8 dầm chính chữ i550, mỗi dầm dài 12m, bố trí dọc theo mặt cắt ngang cầu. các dầm chính được liên kết với nhau bằng dầm ngang chữ u300, với chiều dài thay đổi từ 592mm, 667mm đến 712mm, tạo thành một khối kết cấu vững chắc.

phần mặt cầu được cấu tạo từ dầm bản i200 dài 5m, phía trên lắp đặt tấm thép bản dày 10mm để chịu lực trực tiếp từ xe cộ lưu thông.

hai mố cầu được file cad theo dạng mố kê bằng rọ đá, đơn giản nhưng hiệu quả trong điều kiện thi công tạm thời, tiết kiệm chi phí và thời gian triển khai.
HÌNH ẢNH DEMO


L=12m,cầu 1 nhịp,cầu tạm L=12m

L=12m,cầu 1 nhịp,cầu tạm L=12m

L=12m,cầu 1 nhịp,cầu tạm L=12m




Nguồn: Khobanve.vn
