File dwg hồ sơ cầu dầm t giả vòm l=13m b=4m

  (1 Đánh giá)
  0       68

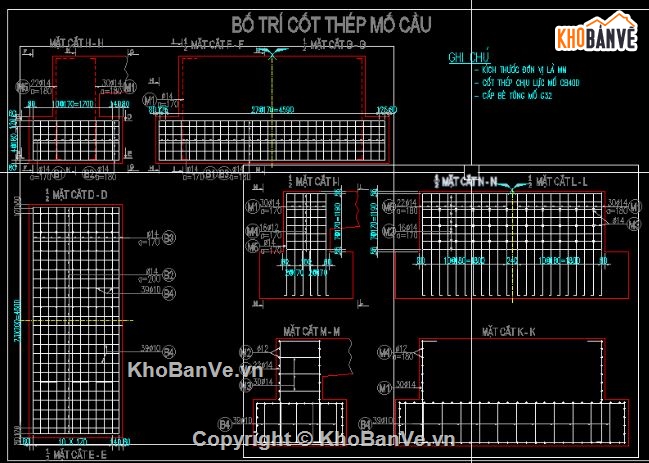

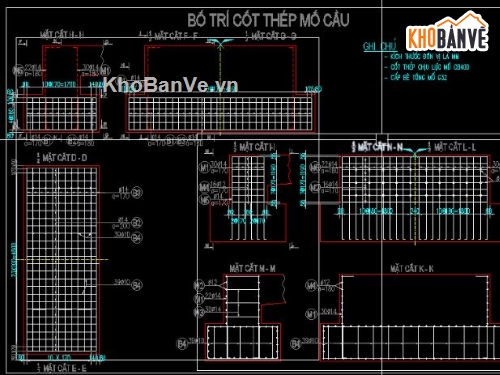

Nội dung bản vẽ bao gồm các bản vẽ bố trí chung, cấu tạo chung và bố trí thép các bộ phận dầm, mố. File có bảng bóc tác và thống kê chi tiết thép.

Danh mục
Thể loại
KIẾN TRÚC Bản vẽ Cầu đường, Thủy lợi
Ngày đăng
04-7-2025
Loại file
File
File download
 .rar [#]

     Báo vi phạm bản quyền
CAM KẾT TỪ NGƯỜI BÁN
Thông tin file đúng như mô tả

Vân Anh Đỗ
(Hạng vàng)
Xem trang

Bản vẽ
531

Đánh giá (593)
5/5

Ngày tham gia
26/12/2024

Bản vẽ công trình cầu trong khu sinh thái dạng dầm t giả vòm. cầu bản vẽ có dầm là kết cấu dầm t nhưng thay đổi chiều cao đáy dầm để nhìn bên ngoài là dạng vòm. với dạng kết cấu này cầu sẽ được thi công đổ tại chỗ. ngoài ra cầu còn có đặc điểm là mố và dầm liên kết cứng với nhau dạng kết cấu liền khối. móng tựa trên nền đá. cầu bản vẽ theo 22tcn272-05 với download trọng 0,4hl93 do chủ đầu tư yêu cầu. chiều dài cầu bản vẽ l=13m bề rộng cầu 4m.
