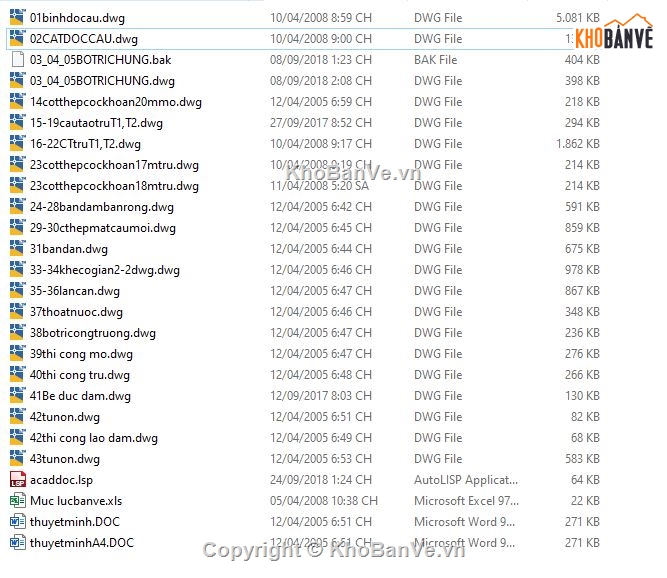

cầu xây dựng bằng bê tông cốt thép dự ứng lực (btct dưl) với tuổi thọ 100 năm, tần suất file cad p=4%.
tải trọng file cad đầy đủ hoạt download hl93 và download người đi bộ 3 kn/m².
sơ đồ kết cấu: 1 nhịp dầm bản dài 15m.
tổng chiều dài cầu 35,61m, đầy đủ nhịp chính 15,9m và đường dẫn 19,71m.

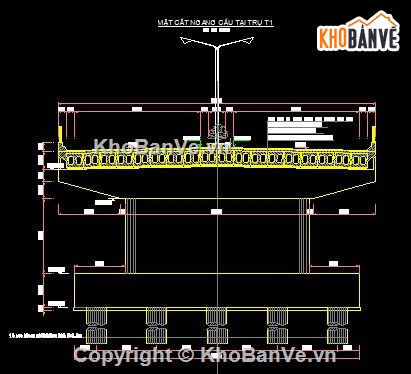

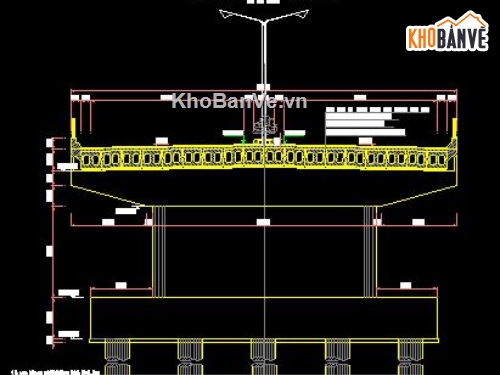

bề rộng cầu 22,5m, trong đó làn xe chạy rộng 10,5m, lề bộ hành mỗi bên 6m.
cầu đầy đủ 15 phiến dầm bê tông cốt thép dưl 40mpa, cao 0,65m, đặt cách nhau 1m, liên kết với bản mặt cầu bê tông cốt thép 30mpa dày tối thiểu 10cm.
mặt cầu xe chạy phủ lớp btnc 12,5 dày 7cm; lề bộ hành lát gạch terazo 30x30x3cm trên lớp vữa 2cm.

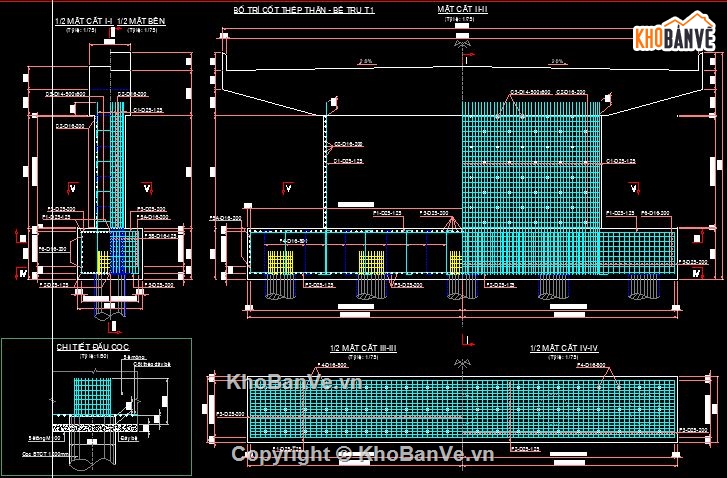

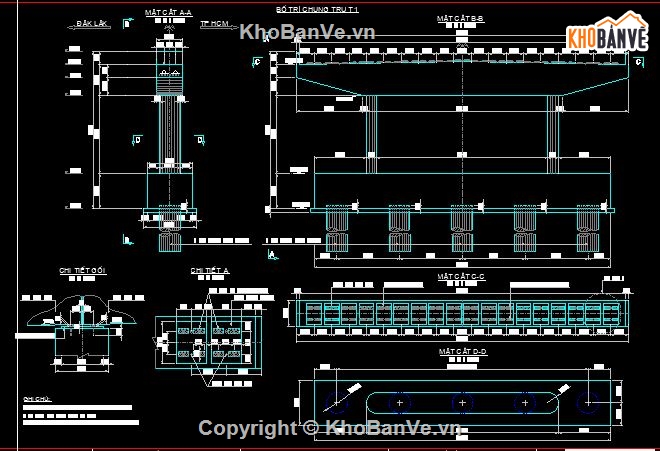

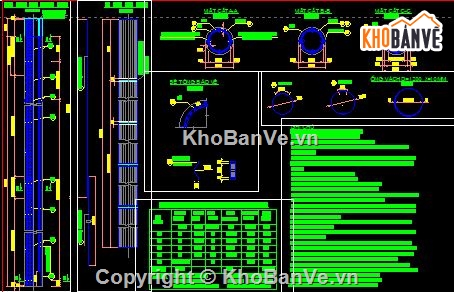

mố cầu chữ u bằng bê tông cốt thép 30mpa, móng đầy đủ 12 cọc khoan nhồi đường kính 1,2m, dài 18m (mố a1) và 23m (mố a2).
kết cấu bổ sung: gối cầu cao sketchup cốt thép (150x250x35mm), khe co giãn thép dạng ray, lan can inox, lề bộ hành bê tông cốt thép 25mpa, ống thoát nước thép d150mm, bản dẫn bê tông cốt thép 25mpa.
