bộ mẫu bản vẽ mẫu hotel 7 tầng, diện tích xây dựng 10.8×29.58m, bao file cad đầy đủ phần kiến trúc, kết cấu, điện, nước và pccc. phần kiến trúc thể hiện mặt bằng các tầng với bố trí công năng rõ ràng: tầng 1 file cad lễ tân, khu chờ, nhà hàng, thang máy, vệ sinh chung; tầng 2–6 là các tầng phòng nghỉ; tầng 7 bố trí kỹ thuật, giặt là và kho.

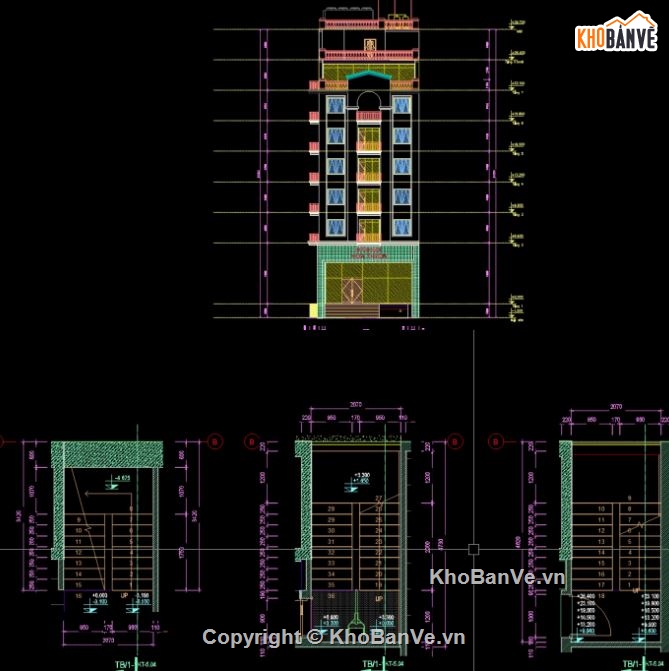

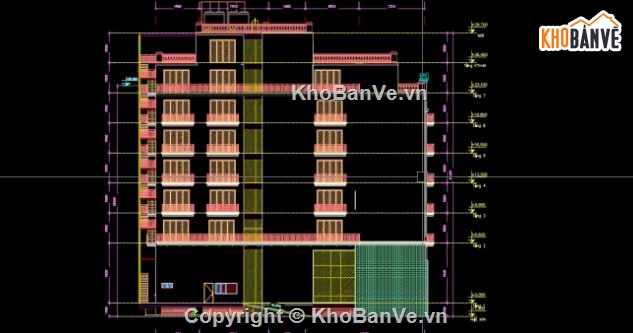

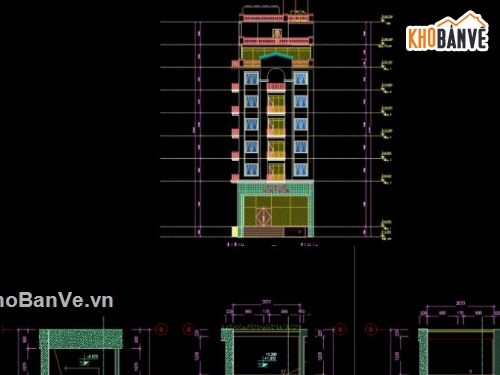

mặt đứng, mặt cắt và mặt bằng mái thể hiện cao độ tầng, cấu tạo sàn tường, hình khối công trình và vật liệu hoàn thiện. mẫu bản vẽ đầy đủ kiến trúc file cad thang, thang máy, cửa, khu vệ sinh và các khu chức năng đặc biệt.

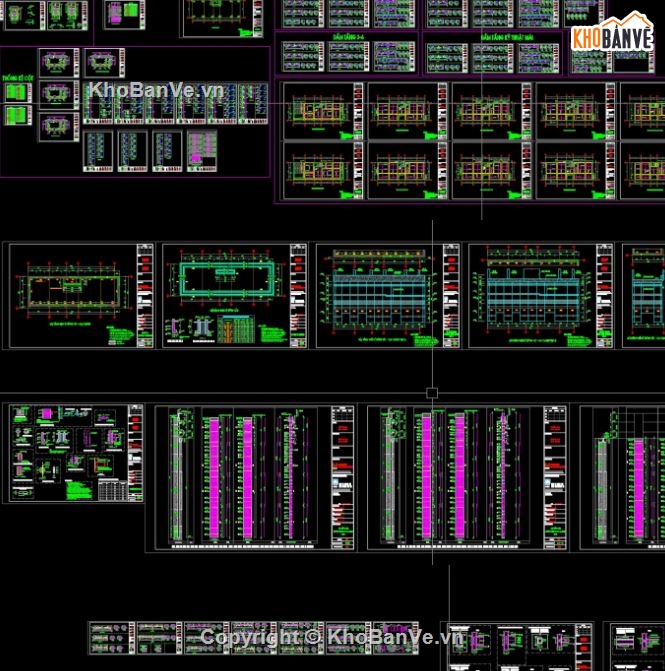

phần kết cấu thể hiện hệ cột, vách, dầm sàn các tầng, móng và mái, kèm bảng thống kê thép. phần điện file cad sơ đồ cấp điện, chiếu sáng, thiết bị điện nhẹ và bảng vật tư. cấp thoát nước file cad hệ thống ống, thiết bị, hố ga, bể nước. hệ thống chữa cháy thể hiện thiết bị báo cháy, phòng cháy và sơ đồ nguyên lý.
