Mương bê tông b=0.4m

  (1 Đánh giá)
  0       15

Mương bê tông b=0.4m bằng bê tông cốt thép đổ trực tiếp có thân và đáy mương dày 12cm trên lớp vữa xm m75; móng mương đệm lớp đá dăm tiêu chuẩn ,tấm đan nắp mương bằng bê tông cốt thép

Danh mục
Thể loại
KIẾN TRÚC Bản vẽ Cầu đường, Thủy lợi
Ngày đăng
02-8-2025
Loại file
File
File download
 mương B=0.4m.dwg [1.5 MB]

     Báo vi phạm bản quyền
CAM KẾT TỪ NGƯỜI BÁN
Thông tin file đúng như mô tả


Bản vẽ
1

Đánh giá (1)
5/5

Ngày tham gia
26/9/2023

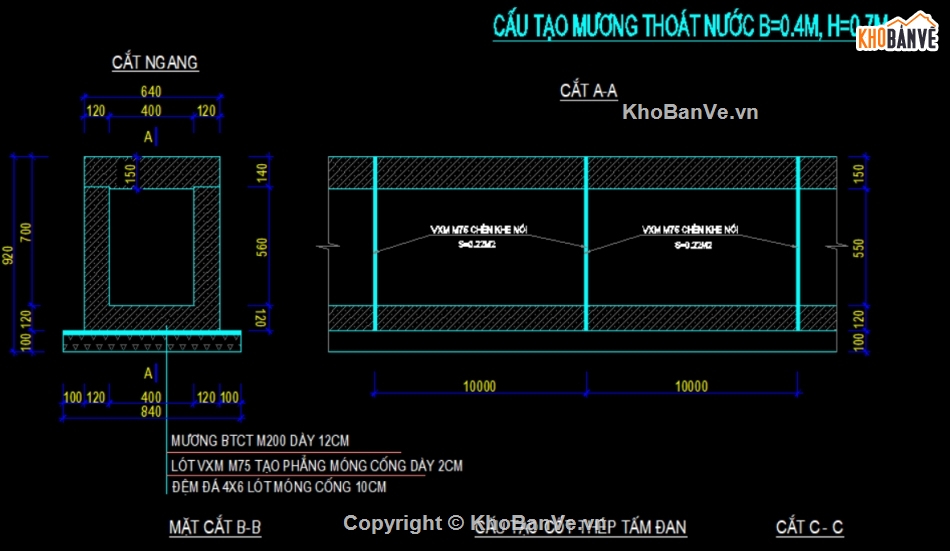

Mương thoát nước b=0.4m,h=0.7 m. kết cấu: mương thoát nước dọc chữ u khẩu độ b=0.40m bằng bê tông cốt thép mác 200# đổ trực tiếp có thân mương dày 12cm và đáy mương dày 12cm trên lớp vữa xm m75# dày 2cm; móng mương được đệm lớp đá dăm tiêu chuẩn dày 10cm; tấm đan nắp mương bằng bê tông cốt thép mác 200# dày 15cm.

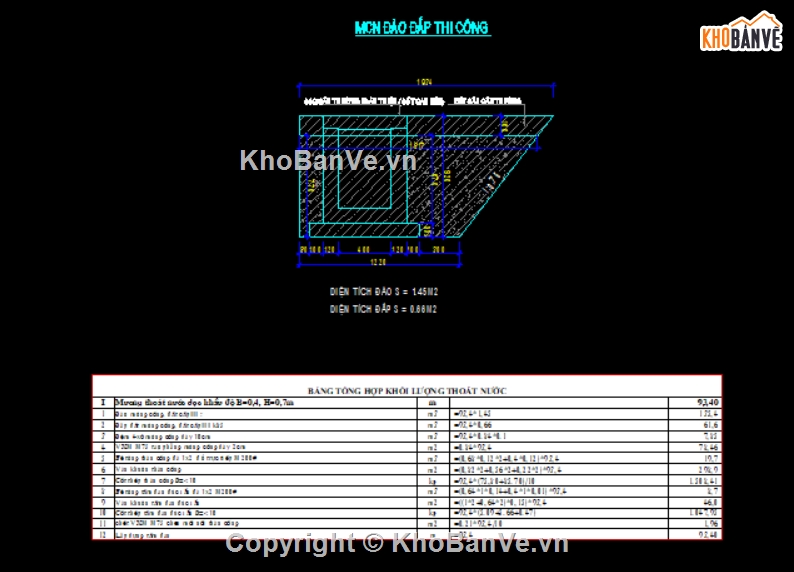

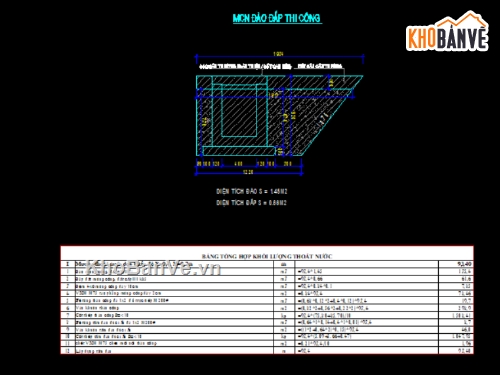

HÌNH ẢNH DEMO


bê tông,mương bê tông,bản vẽ kênh mương,thiết kế mương,bản vẽ cad thiết kế kênh mương,mương 70x70m

bê tông,mương bê tông,bản vẽ kênh mương,thiết kế mương,bản vẽ cad thiết kế kênh mương,mương 70x70m




Nguồn: Khobanve.vn
