Nhà biệt thự mái thái 1 tầng kích thước 14x16.5m đầy đủ file phối cảnh, kiến trúc, kết cấu, điện nước, chi phí xây dựng, bản vẽ tường rào, cổng ngõ

(1 Đánh giá)

0 14

Danh mục

Thể loại

Ngày đăng

25-10-2025

Loại file

File

File download

10. NHA A THAI (BIET THU VUON).zip [46.1 MB]

Gửi thông báo lỗi Báo vi phạm bản quyền

Gửi ngay

CAM KẾT TỪ NGƯỜI BÁN

Bản vẽ giống 100% như hình ảnh

(Hạng vàng)
Xem trang

Bản vẽ
8

Đánh giá (10)
5/5

Ngày tham gia
19/1/2024

Đây là nhà cấp 4 mái thái 1 tầng, bố trí công năng hợp lý cho gia đình 4–5 người.

Khu vực	Diện tích (m²)	Mô tả chi tiết
Phòng khách	23 m²	Nằm trung tâm, mở ra sảnh chính, cửa 4 cánh lớn (ký hiệu D2). Liên thông nhẹ với khu thờ.
Phòng thờ	24 m²	Nằm ngay sau phòng khách, có cửa ra hành lang bên. Hướng chính vào phòng khách.
Phòng ngủ 1	13 m²	Nằm phía Tây Bắc, có cửa D3, liền kề hành lang.
Phòng ngủ 2	14 m²	Nằm kế bên phòng ngủ 1, hướng ra phía trước (B–C), cửa sổ ra ngoài.
Bếp + Ăn	27 m²	Ở góc Đông Nam, có cửa ra sảnh phụ, nối liền phòng thờ. Cửa D1, thoáng và thuận tiện.
WC	4 m²	Góc Tây Nam, sát máy giặt, tách biệt khu sinh hoạt.
Máy giặt	3 m²	Nối liền khu WC, có cửa D4.
Sân phơi	5 m²	Phía sau nhà, gần khu giặt và WC, có cửa D3 thông ra.
Hành lang	9 m²	Liên kết giữa phòng ngủ, phòng thờ, và khu phụ.
Sảnh chính	11 m²	Phía mặt tiền, có bậc tam cấp 3 bậc, mái hiên đua ra che nắng.

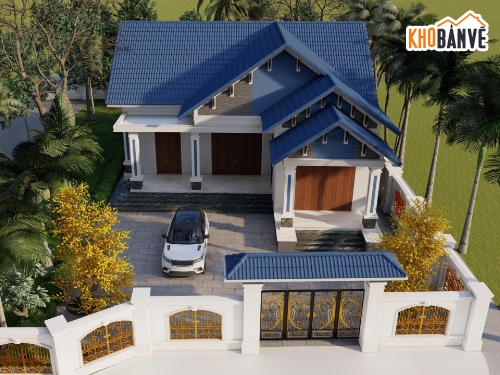

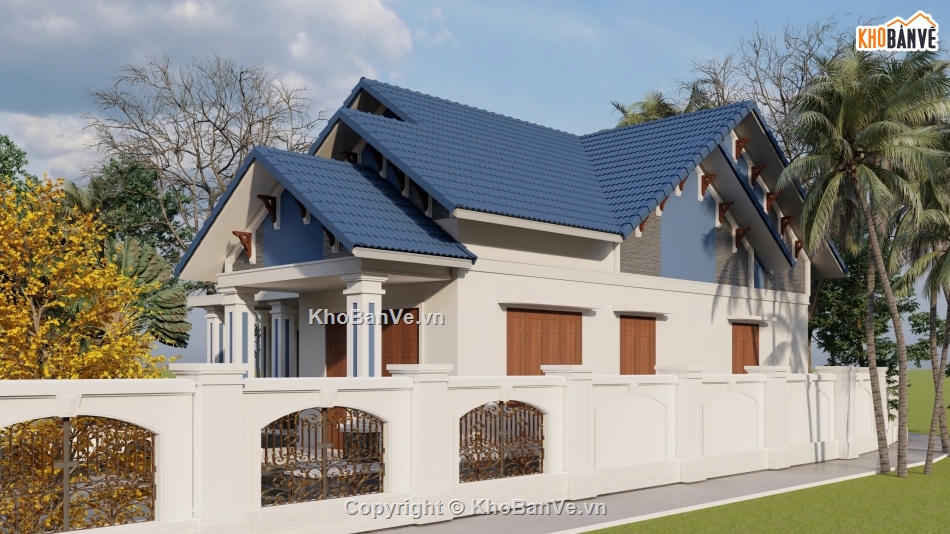

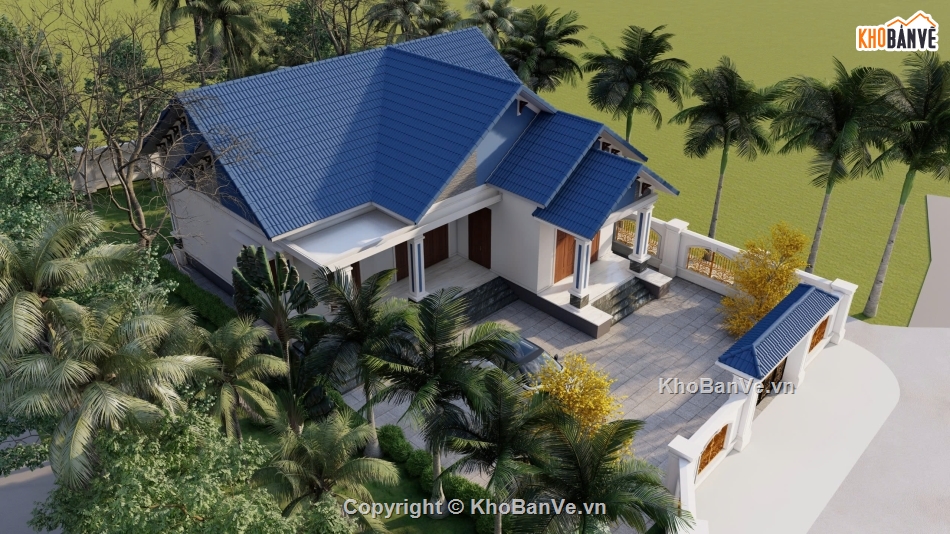

Theo mặt đứng:

Mái thái giật cấp 2 lớp:
- Lớp chính cao hơn, giật cấp tạo khối mạnh mẽ.
- Lợp ngói màu xanh xám, dốc lớn thoát nước tốt.
Chi tiết mái: có viền trang trí, lam giả gỗ hoặc sơn màu nổi bật.
Tường đầu hồi: có ô thoáng trang trí, đắp chỉ đứng tạo cảm giác cân đối.
Chiều cao tổng thể:
- Cốt nền ±0.000
- Mái chính cao +8.6 → chiều cao tổng khoảng 9.3m.
Bậc tam cấp: cao 750mm gồm 5 bậc, ốp đá hoặc gạch giả đá.

Bố cục 3 gian đối xứng:
- Gian giữa là sảnh chính + cửa đại hội, nhấn bằng mái tam giác cao.
- Hai gian bên là phòng khách và khu thờ, mái phụ giật cấp thấp hơn.
Cửa gỗ 4 cánh (D2, D1): kính kết hợp pano gỗ.
Cột hiên vuông, có đế và đầu cột đắp phào chỉ, tạo dáng khỏe.
Lan can + bậc thềm ốp đá granit, tôn vẻ sang trọng.

Nhà hướng Nam hoặc Đông Nam (dựa trên sảnh chính và bố trí chiếu sáng).
Các phòng đều có cửa sổ hoặc cửa phụ, đảm bảo thoáng – sáng – đối lưu gió tốt.
WC và khu giặt đặt cuối nhà, thuận phong thủy (tránh gần phòng khách, thờ).

Ưu điểm:
- Bố cục rõ ràng, giao thông nội bộ hợp lý.
- Mặt tiền đẹp, cân đối, có chiều sâu kiến trúc mái.
- Kết hợp tốt giữa thẩm mỹ nhà vườn và công năng hiện đại.
