Sơ đồ thể hiện các lớp đất, hình dạng móng và trình tự đào đất.
Định vị móng: Dùng lưới trục và mốc cao độ.
Đào đất móng bằng máy xúc: Đào thủ công ở gần mép móng.
Gia cố đáy móng (nếu cần): Lót bê tông gạch vỡ hoặc bê tông lót M100.
Lắp đặt cốt thép, ván khuôn và đổ bê tông móng.
Curing bê tông: Dưỡng hộ đúng quy trình.
Biện pháp thi công – Dầm, sàn, cột
🏗️ Mô tả nội dung:
Hình ảnh bố trí thép sàn, dầm.
Có chi tiết nối thép, thép chủ, thép đai.
🔨 Biện pháp thi công chính:
Gia công cốt thép theo bản vẽ thiết kế:
Tuân thủ chiều dài nối chồng, khoảng cách thép theo TCVN.
Lắp dựng ván khuôn: Sử dụng coppha thép hoặc gỗ → chống đỡ bằng hệ chống sàn hoặc giáo.
Lắp đặt cốt thép dầm, sàn, cột.
Đổ bê tông:
Dùng bơm cần hoặc thủ công (đối với sàn nhỏ) → đổ theo phân khu.
Đầm bằng đầm dùi.
Bảo dưỡng bê tông: Che phủ, tưới nước, dùng vải bạt.
Biện pháp thi công – Tường gạch xây
🧱 Mô tả nội dung:
Mặt đứng và chi tiết mạch vữa, giằng tường.
🔨 Biện pháp thi công chính:
Chuẩn bị vữa xây: Tỷ lệ xi măng – cát phù hợp (thường 1:3).
Xây gạch theo hàng mạch:
Mạch đứng so le (lệch nhau ≥ 1/4 viên).
Mạch vữa ngang đều, dày 10–12 mm.
Lắp đặt giằng tường hoặc thép tăng cường (nếu có).
Bảo dưỡng: Tưới nước ẩm đều sau khi xây 1–2 ngày.

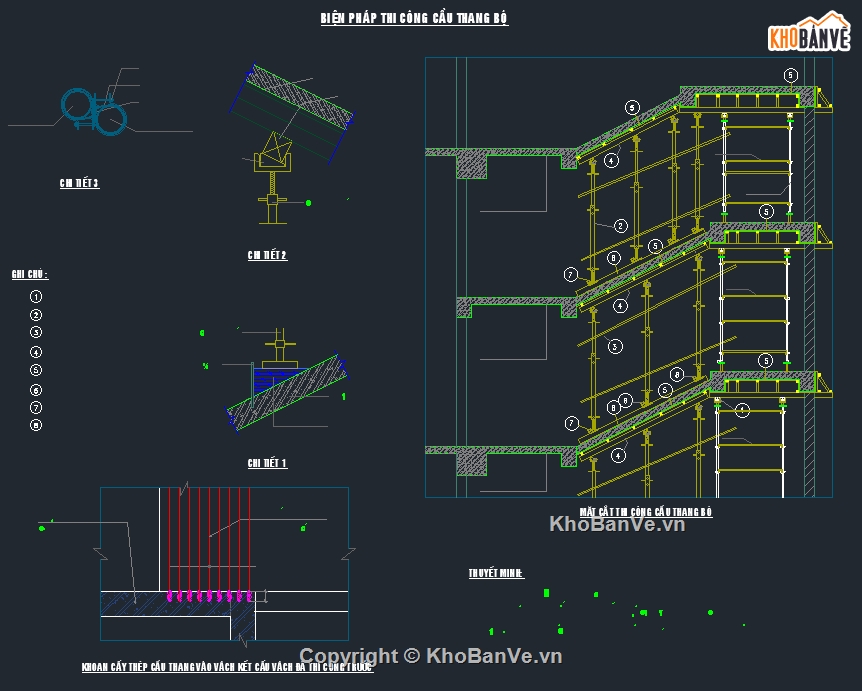

Biện pháp thi công – Lắp dựng cốp pha cầu thang
🔧 Mô tả nội dung:
Thể hiện chi tiết coppha mặt nghiêng cầu thang, chiếu nghỉ, cổ bậc.
🔨 Biện pháp thi công chính:
Dựng ván khuôn mặt dưới cầu thang nghiêng.
Lắp dựng coppha cổ bậc bằng gỗ ép hoặc thép định hình.
Gia công và đặt cốt thép bậc thang.
Đổ bê tông theo từng lớp:
Đổ từ dưới lên → đảm bảo bê tông không bị rỗ, hở.
Bảo dưỡng và tháo cốp pha theo quy định.
