Thư viên cad HVAC mới nhất 2025

  (1 Đánh giá)
  0       12

Bản vẽ bố trí mặt bằng hệ thống HVAC công trình lớn như nhà máy, nhà hàng, văn phòng... Có đầy đủ phần thiết bị dàn nóng – dàn lạnh – xử lý gió – ống dẫn – quạt hút.

Danh mục
Thể loại
TỔNG HỢPTổng hợp
Ngày đăng
25-6-2025
Loại file
File
File download
 S4 S6.zip [14.9 MB]

     Báo vi phạm bản quyền
CAM KẾT TỪ NGƯỜI BÁN
Bản vẽ giống 100% như hình


Bản vẽ
10

Đánh giá (15)
5/5

Ngày tham gia
20/5/2025

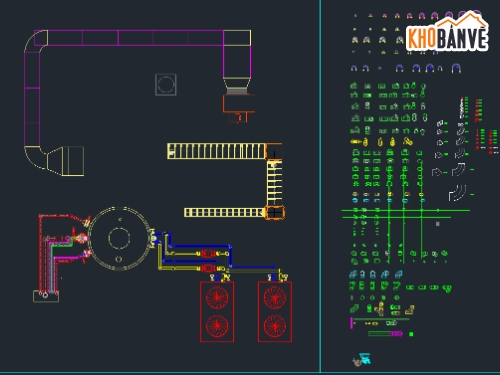

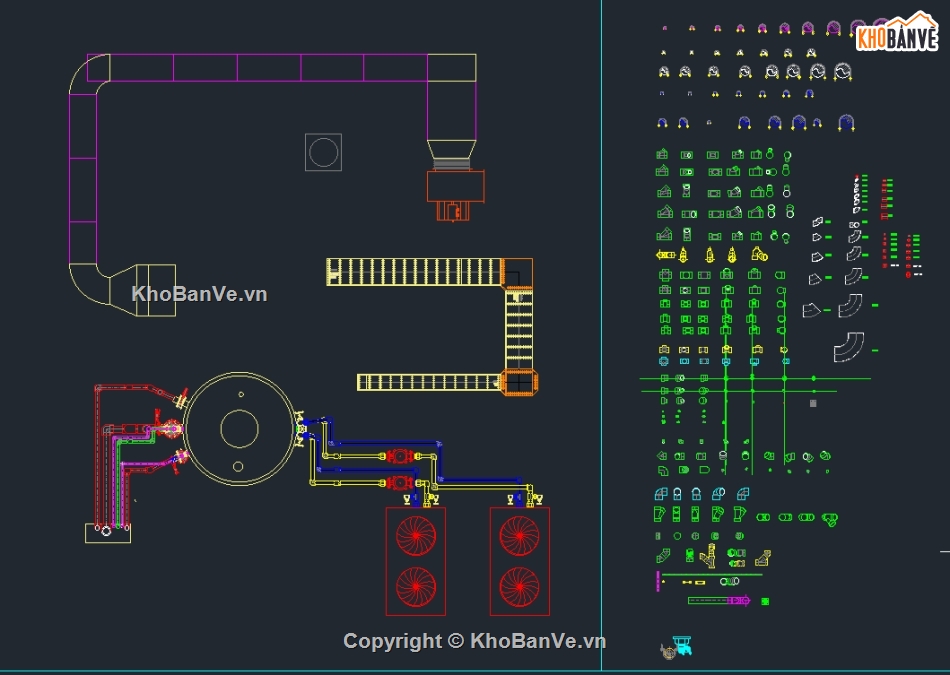

  • Bản vẽ bạn đưa lên là bố trí mặt bằng hệ thống HVAC công trình lớn như nhà máy, nhà hàng, văn phòng...

  • Có đầy đủ phần thiết bị dàn nóng – dàn lạnh – xử lý gió – ống dẫn – quạt hút.

  • Thư viện ký hiệu bên phải và bảng tổng hợp giúp người thiết kế dễ đọc hiểu, tra cứu, và chỉnh sửa bản vẽ nhanh chóng.


Các thành phần chính trong hệ thống:

  1. Ống gió (màu tím, vàng):

    • Có hệ thống ống gió chính và ống rẽ nhánh.

    • Các đoạn uốn cong, chia nhánh cho thấy hệ thống phân phối khí.

  2. Dàn nóng (màu đỏ, phía dưới bên trái):

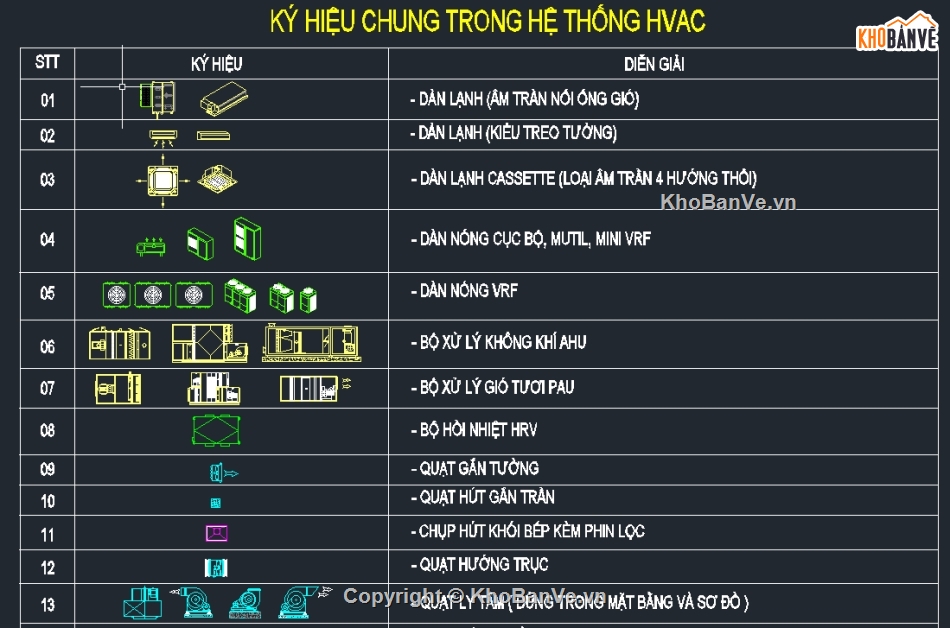

    • Ký hiệu đúng với mục số 5 trong bảng ký hiệu: dàn nóng VRF.

    • Dùng để trao đổi nhiệt với không khí bên ngoài.

  3. Dàn lạnh (xung quanh vòng tròn lớn):

    • Các thiết bị màu đỏ, xanh dương, vàng tượng trưng cho các ống dẫn gas, nước làm mát hoặc điện.

    • Tương ứng các loại dàn lạnh âm trần, cassette hoặc treo tường.

  4. Thiết bị xử lý khí AHU (hoặc PAU):

    • Có thể là khối lớn nằm giữa hệ thống, xử lý lọc khí, làm lạnh/sưởi, tạo gió tươi.

  5. Quạt hút, chụp hút:

    • Phía trên có quạt hút, đường ống dẫn tới chụp hút khói hoặc mùi – phù hợp trong không gian bếp, phòng kỹ thuật.

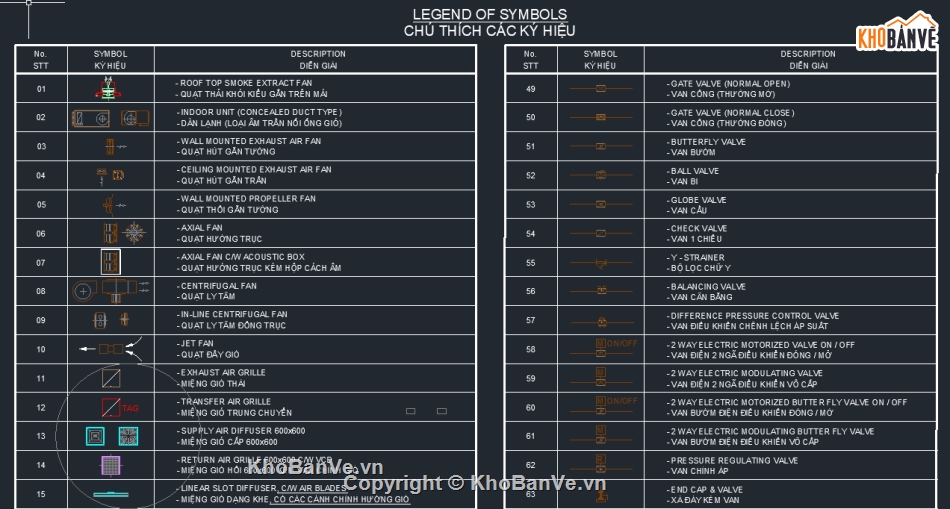

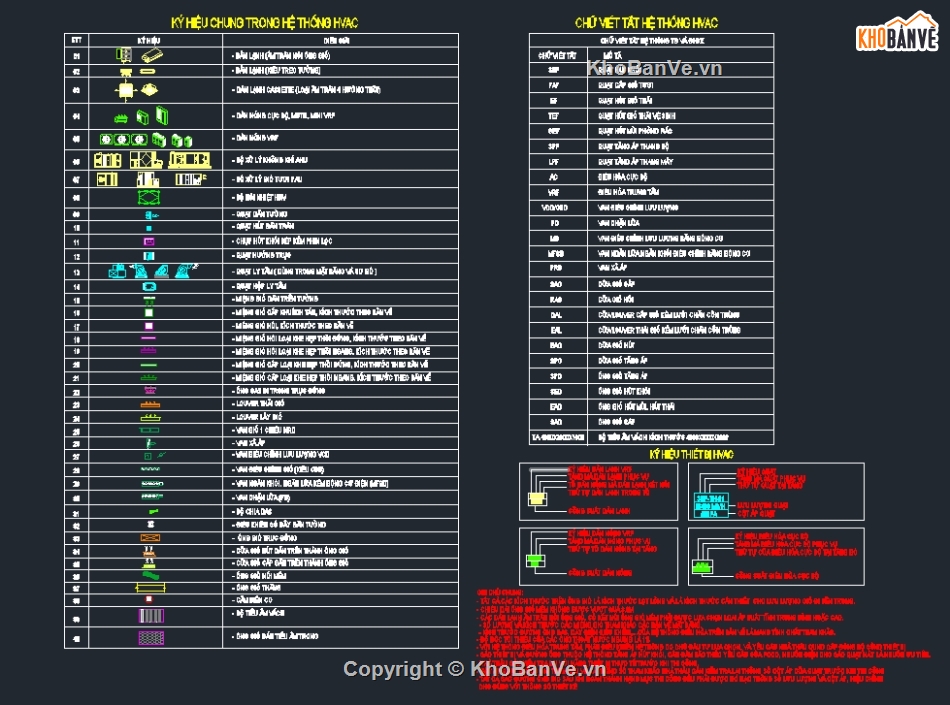

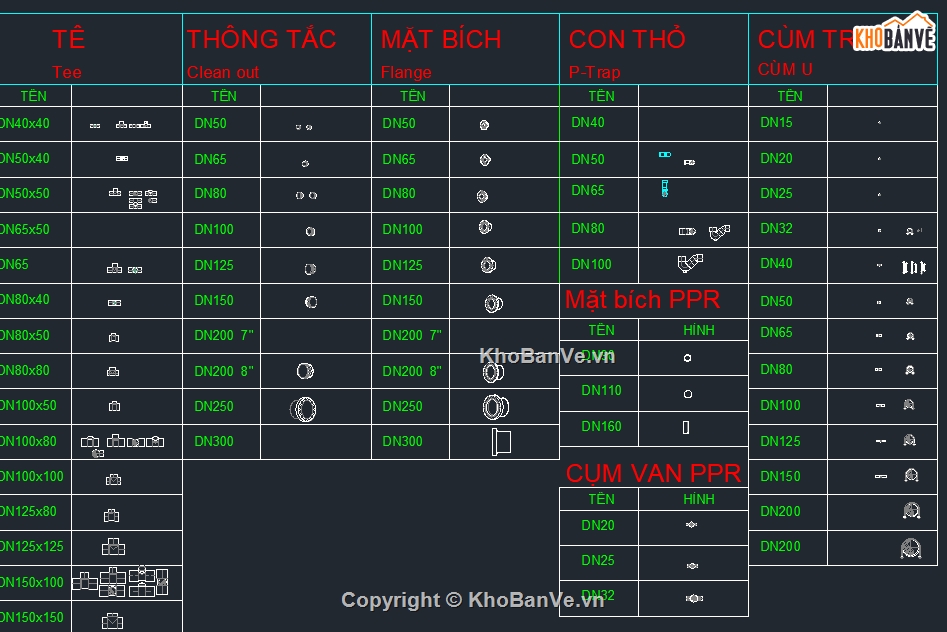

  6. Thư viện ký hiệu bên phải:

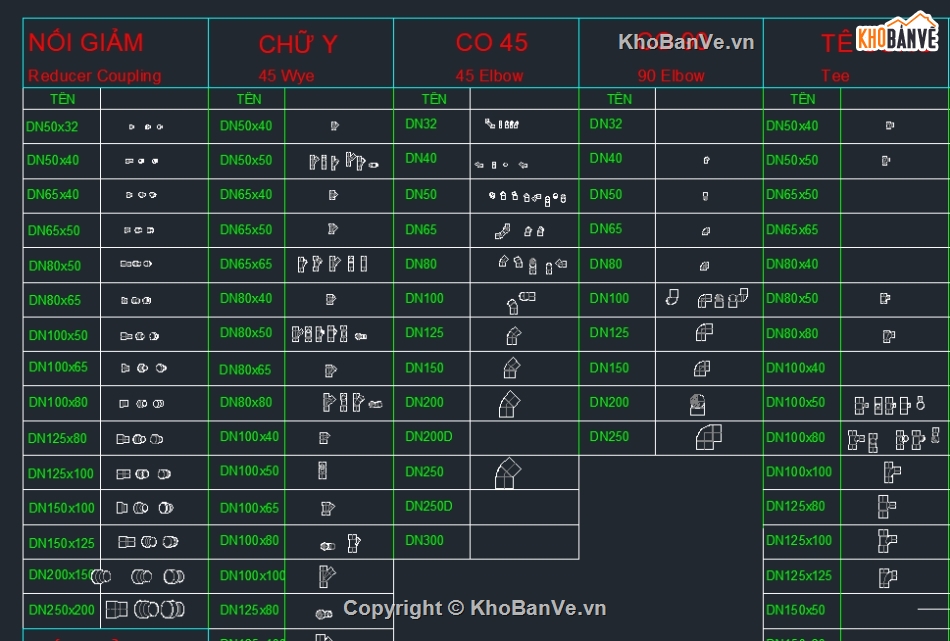

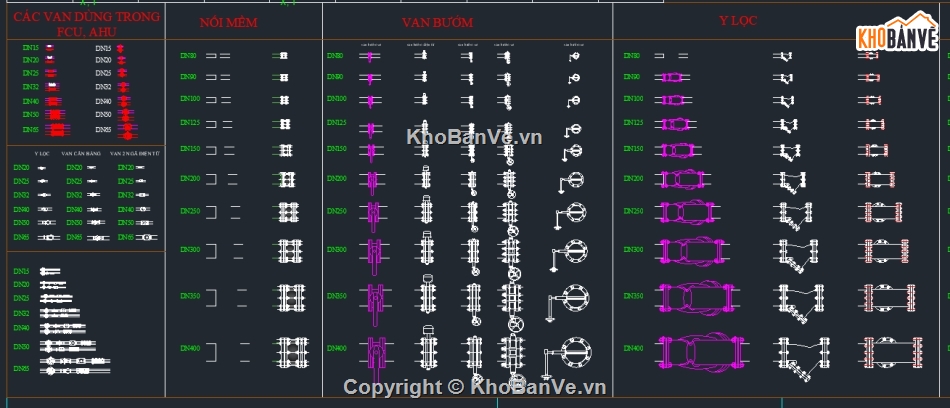

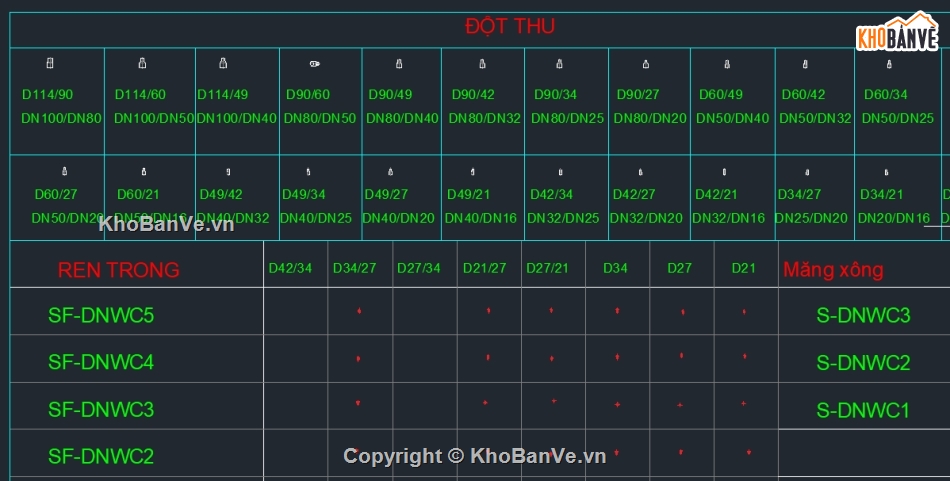

    • Chứa rất nhiều block chi tiết để phục vụ cho việc vẽ HVAC chuyên nghiệp (van, đầu nối, sensor, lọc, v.v.).



HÌNH ẢNH DEMO


HVAC,cad điều hòa,cad máy hút,hệ thống HVAC

HVAC,cad điều hòa,cad máy hút,hệ thống HVAC

HVAC,cad điều hòa,cad máy hút,hệ thống HVAC

HVAC,cad điều hòa,cad máy hút,hệ thống HVAC

HVAC,cad điều hòa,cad máy hút,hệ thống HVAC

HVAC,cad điều hòa,cad máy hút,hệ thống HVAC

HVAC,cad điều hòa,cad máy hút,hệ thống HVAC

HVAC,cad điều hòa,cad máy hút,hệ thống HVAC

HVAC,cad điều hòa,cad máy hút,hệ thống HVAC

HVAC,cad điều hòa,cad máy hút,hệ thống HVAC
