Trang chủ   Autocad   CHUYÊN NGÀNH "Bản vẽ Cơ khí - CNC"   Bản vẽ chế tạo chi tiết băng tải cao su
Bản vẽ chi tiết,chế tạo,Bản vẽ
Ảnh demo (2)
[Mã bản vẽ 72000]

Bản vẽ chế tạo chi tiết băng tải cao su

  (1 Đánh giá)
  0       50

Thông Số Kỹ Thuật Mã sản phẩm:Động cơ: 3.7 kW – Tỉ số truyền 1/100, Vận tốc băng: 0.16 m/s,Năng suất vận chuyển: 13 m³/giờ,Kích thước dây băng: Rộng 600 mm × Dài 9100 mm, (DxRxC):4930 × 1056 × 1500 mm

Danh mục
Thể loại
CHUYÊN NGÀNHBản vẽ Cơ khí - CNC
Ngày đăng
03-6-2025
Loại file
File
File download
 Bang Tai Cao Su.dwg [1.5 MB]

     Báo vi phạm bản quyền
CAM KẾT TỪ NGƯỜI BÁN
Bản vẽ giống 100% như hình ảnh
Bản vẽ đã được chế tạo và hiệu chỉnh theo thực tế

Quang
(Hạng vàng)
Xem trang

Bản vẽ
2

Đánh giá (2)
5/5

Ngày tham gia
1/6/2025

BĂNG TẢI CAO SU TẢI THAN 4M – MÃ HIỆU: BTCS TẢI THAN 01

✅ Cung Cấp Bản Vẽ Kỹ Thuật Đầy Đủ – Phù Hợp Gia Công & Lắp Đặt

🔧 Thông Số Kỹ Thuật

  • Mã sản phẩm: BTCS TẢI THAN 01

  • Động cơ: 3.7 kW – Tỉ số truyền 1/100 – Hãng LIMING

  • Vận tốc băng: 0.16 m/s

  • Năng suất vận chuyển: 13 m³/giờ

  • Kích thước dây băng: Rộng 600 mm × Dài 9100 mm

  • Kích thước tổng thể (DxRxC): 4930 × 1056 × 1500 mm

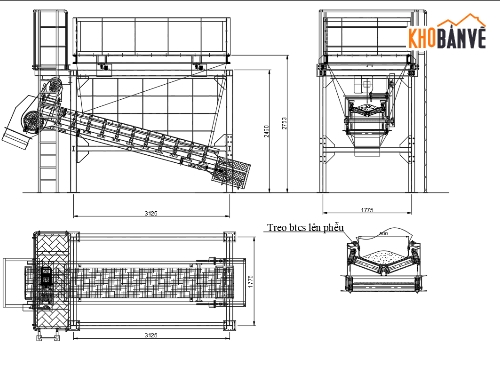

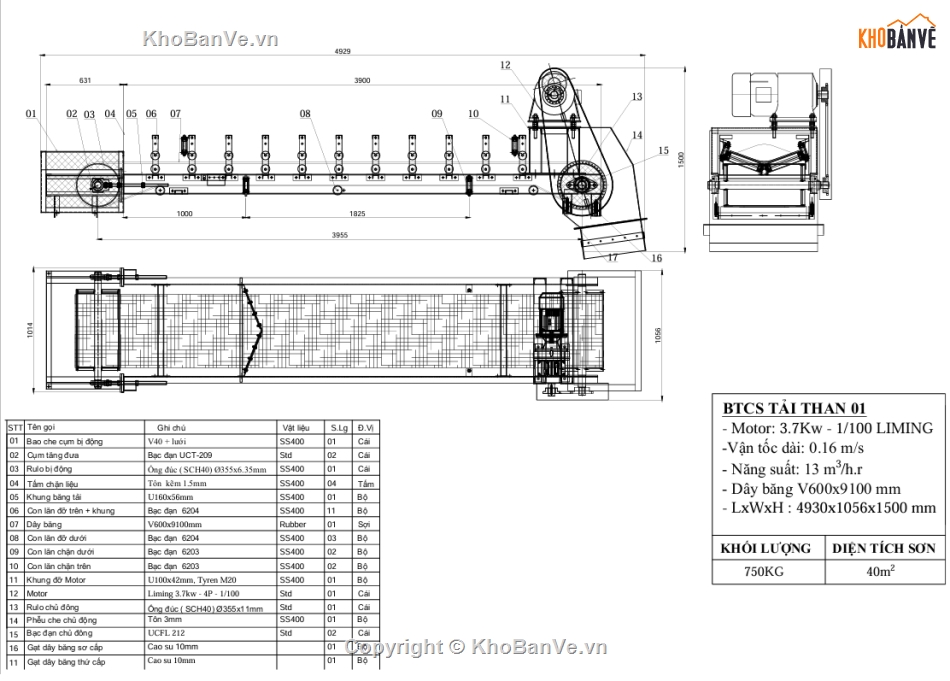

HÌNH ẢNH DEMO


Bản vẽ chi tiết,chế tạo,Bản vẽ

Bản vẽ chi tiết,chế tạo,Bản vẽ




Nguồn: Khobanve.vn
